Lexicon

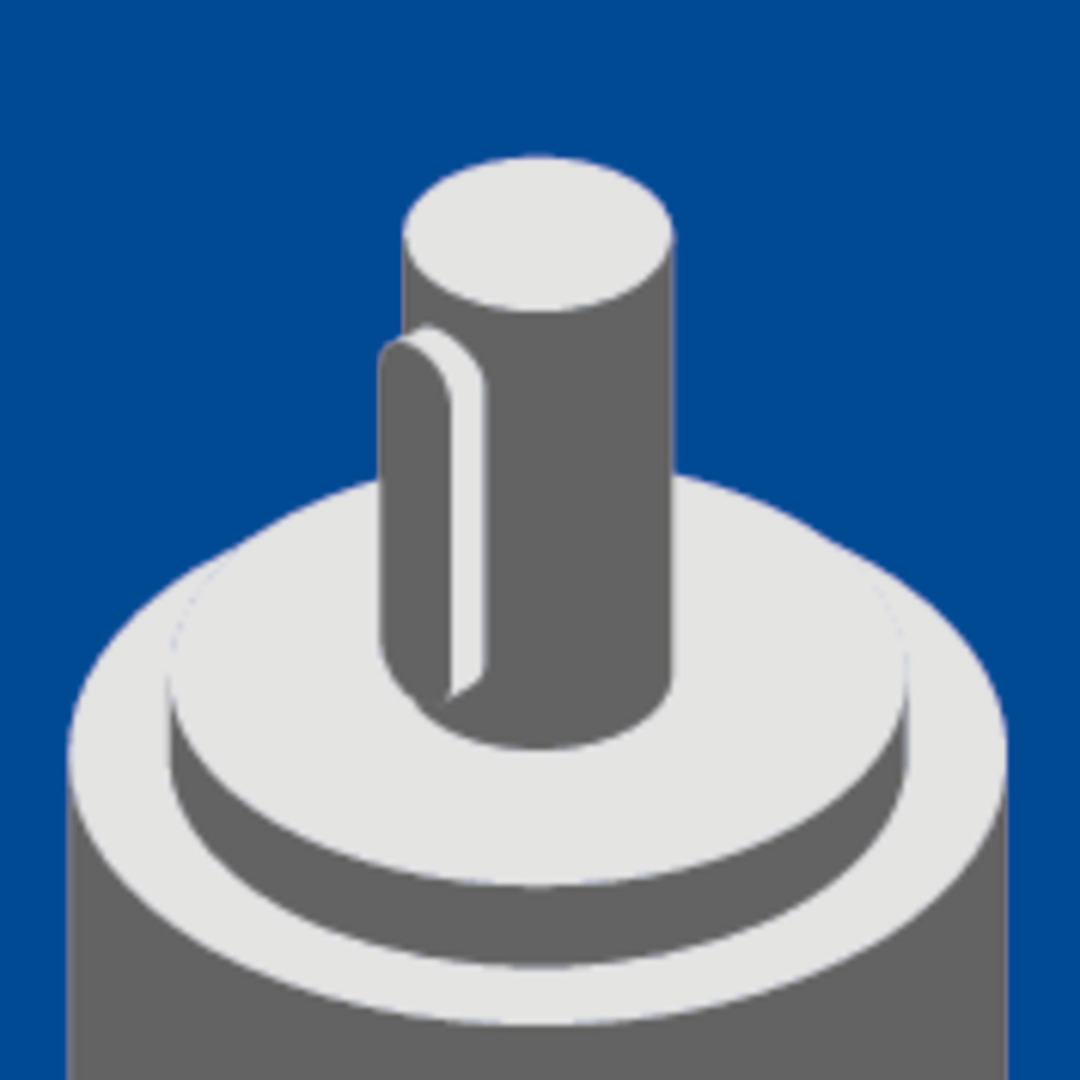

Broche avec sécurité anti rotation, rainure de clavette
Informations

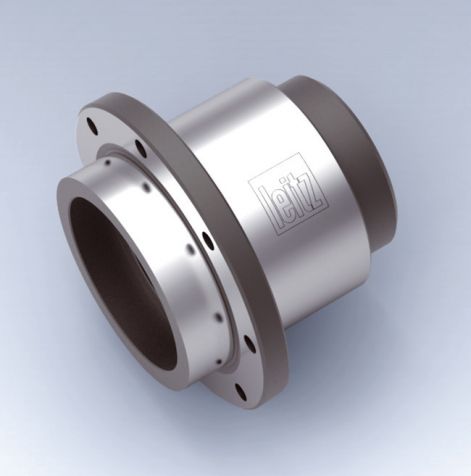

| Application: | Douille pour montage de déchiqueteurs fraises, à segments, compacts et Folding. |
|---|---|
| Machine: | Tenonneuses doubles, centres d'aboutage, façonneuses plaqueuses etc. |
| Informations techniques: | Pour arbre standard (avec ou sans KN/DKN). Corps en acier traité et zone de montage d’outil rectifiée avec grandes précisions en concentricité et planéité. Les pièces de fixation telles que les bagues de serrage, sont des pièces machine. |
Sélection d'outils
| Id |
Note de bas de page |
Machine |
d mm |
BO mm |
NL mm |
L mm |
GL mm |
ND mm |
DB mm |
TK mm |
Stock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
61654
Douille pour déchiqueteur
115/80x96x40,DKN |
Note de bas de page:
|
Machine:
Schwabedissen
|
d:
80
mm
|
BO:
40 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
82
mm
|
ND:
53
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61655
Douille pour déchiqueteur
115/80x90x35,DKN |
Note de bas de page:
|
Machine:
Torwegge
|
d:
80
mm
|
BO:
35 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
90
mm
|
ND:
63
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61652
Douille pour déchiqueteur
115/80x95x35,KN |
Note de bas de page:
|
Machine:
Celaschi
|
d:
80
mm
|
BO:
35 KN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
95
mm
|
ND:
65
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61660
Douille pour déchiqueteur
115/80x75x30,KN |
Note de bas de page:
|
Machine:
Grecon, Weinig
|
d:
80
mm
|
BO:
30 KN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
75
mm
|
ND:
45
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61650
Douille pour déchiqueteur
115/80x90x35,DKN |
Note de bas de page:
|
Machine:
Homag, IMA
|
d:
80
mm
|
BO:
35 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
90
mm
|
ND:
63
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61685
Douille pour déchiqueteur
115/80x104x35,DKN |
Note de bas de page:
|
Machine:
Homag
|
d:
80
mm
|
BO:
35 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
104
mm
|
ND:
63
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61657
Douille pour déchiqueteur
115/80x95x40,DKN |
Note de bas de page:
*
|
Machine:
Gabbiani
|
d:
80
mm
|
BO:
40 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
82
mm
|
ND:
52
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61679
Douille flasque
113/80x59x40 DKN |
Note de bas de page:
|
Machine:
Dimter, Grecon, Weinig
|
d:
80
mm
|
BO:
40 DKN
mm
|
NL:
12.7
mm
|
L:
12.7
mm
|
GL:
59
mm
|
ND:
44
mm
|
DB:
113
mm
|
TK:
100
mm
|
Stock:
1
Stock:
disponible en stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
61654 Douille pour déchiqueteur
115/80x96x40,DKNNote de bas de page:Machine: Schwabedissend: 80 mmBO: 40 DKN mmNL: 17.7 mmL: 17.7 mmGL: 82 mmND: 53 mmDB: 115 mmTK: 100 mmStock: disponible en stockStock: 1Request Price -
61655 Douille pour déchiqueteur
115/80x90x35,DKNNote de bas de page:Machine: Torwegged: 80 mmBO: 35 DKN mmNL: 17.7 mmL: 17.7 mmGL: 90 mmND: 63 mmDB: 115 mmTK: 100 mmStock: disponible en stockStock: 1Request Price -
61652 Douille pour déchiqueteur
115/80x95x35,KNNote de bas de page:Machine: Celaschid: 80 mmBO: 35 KN mmNL: 17.7 mmL: 17.7 mmGL: 95 mmND: 65 mmDB: 115 mmTK: 100 mmStock: disponible en stockStock: 1Request Price -
61660 Douille pour déchiqueteur
115/80x75x30,KNNote de bas de page:Machine: Grecon, Weinigd: 80 mmBO: 30 KN mmNL: 17.7 mmL: 17.7 mmGL: 75 mmND: 45 mmDB: 115 mmTK: 100 mmStock: disponible en stockStock: 1Request Price -
61650 Douille pour déchiqueteur
115/80x90x35,DKNNote de bas de page:Machine: Homag, IMAd: 80 mmBO: 35 DKN mmNL: 17.7 mmL: 17.7 mmGL: 90 mmND: 63 mmDB: 115 mmTK: 100 mmStock: disponible en stockStock: 1Request Price -
61685 Douille pour déchiqueteur
115/80x104x35,DKNNote de bas de page:Machine: Homagd: 80 mmBO: 35 DKN mmNL: 17.7 mmL: 17.7 mmGL: 104 mmND: 63 mmDB: 115 mmTK: 100 mmStock: disponible en stockStock: 1Request Price -
61657 Douille pour déchiqueteur
115/80x95x40,DKNNote de bas de page: *Machine: Gabbianid: 80 mmBO: 40 DKN mmNL: 17.7 mmL: 17.7 mmGL: 82 mmND: 52 mmDB: 115 mmTK: 100 mmStock: disponible en stockStock: 1Request Price -
61679 Douille flasque
113/80x59x40 DKNNote de bas de page:Machine: Dimter, Grecon, Weinigd: 80 mmBO: 40 DKN mmNL: 12.7 mmL: 12.7 mmGL: 59 mmND: 44 mmDB: 113 mmTK: 100 mmStock: disponible en stockStock: 1Request Price
* = Les valeurs pour L et KLH comportent 13 mm d'épaisseur de bagues intercalaires.
Signification des abréviations
Machine
Marque de machine
d
Diamètre de serrage
BO
Diamètre de l‘alésage
NL
Longueur utile
L
Longueur
GL
Longueur totale
ND
Epaisseur du moyeu
DB
Diamètre du rebord
TK
Diamètre de l‘entraxe
Stock
Disponibilité du stock
Pièces de rechange:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5945
Vis à tête cylindrique
M8x18 |
BEZ: Vis à tête cylindrique | ABM: M8x18 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5946
Vis à tête cylindrique
M8x20 |
BEZ: Vis à tête cylindrique | ABM: M8x20 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5945 Vis à tête cylindrique
M8x18BEZ: Vis à tête cylindriqueABM: M8x18Request Price -
5946 Vis à tête cylindrique
M8x20BEZ: Vis à tête cylindriqueABM: M8x20Request Price
