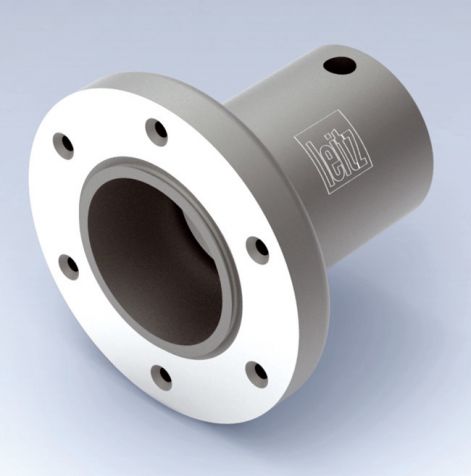

Broche avec sécurité anti rotation, rainure de clavette
Informations
| Application: | Douille de serrage pour montage d'inciseurs et de lames de scie à rainer. |
|---|---|
| Machine: | Tenonneuses doubles, façonneuses plaqueuses etc. |
| Informations techniques: | Pour arbre standard (DKN). Corps en acier traité, grande précision de concentricité et de planéité. Les éléments de fixation tels que les bagues de serrage sont des pièces machines. |
Sélection d'outils
| Id |
Machine |
d mm |
BO mm |
NL mm |
L mm |
GL mm |
ND mm |
DB mm |
TK mm |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
65600
Douille de serrage pour unité d'incision
110/65x95x30,DKN |
Machine:
Homag, IMA
|
d:
65
mm
|
BO:
30 DKN
mm
|
NL:
2.2
mm
|
L:
2.2
mm
|
GL:
95
mm
|
ND:
63
mm
|
DB:
110
mm
|
TK:
90
mm
|
Stock:
1
Stock:
disponible en stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
65606
Douille de serrage pour unité d'incision
110/65x95x35,DKN |
Machine:
Homag, IMA
|
d:
65
mm
|
BO:
35 DKN
mm
|
NL:
2.2
mm
|
L:
2.2
mm
|
GL:
95
mm
|
ND:
63
mm
|
DB:
110
mm
|
TK:
90
mm
|
Stock:
1
Stock:
disponible en stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
65600 Douille de serrage pour unité d'incision
110/65x95x30,DKNMachine: Homag, IMAd: 65 mmBO: 30 DKN mmNL: 2.2 mmL: 2.2 mmGL: 95 mmND: 63 mmDB: 110 mmTK: 90 mmStock: disponible en stockStock: 1Request Price -
65606 Douille de serrage pour unité d'incision
110/65x95x35,DKNMachine: Homag, IMAd: 65 mmBO: 35 DKN mmNL: 2.2 mmL: 2.2 mmGL: 95 mmND: 63 mmDB: 110 mmTK: 90 mmStock: disponible en stockStock: 1Request Price
Lors de la commande de l'ID 65600, vérifier si la bague de serrage ID 66567 est nécessaire.
Signification des abréviations
Machine
Marque de machine
d
Diamètre de serrage
BO
Diamètre de l‘alésage
NL
Longueur utile
L
Longueur
GL
Longueur totale
ND
Epaisseur du moyeu
DB
Diamètre du rebord
TK
Diamètre de l‘entraxe
Stock
Disponibilité du stock
Pièces de rechange:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5780
Vis tête à fraisée avec ISK
M6x10 |
BEZ: Vis tête à fraisée avec ISK | ABM: M6x10 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
66561
Fixation de l'arbre gauche pour douille ID 65600
48x24x18 |
BEZ: Fixation de l'arbre gauche pour douille ID 65600 | ABM: 48x24x18 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
66562
Fixation de l'arbre droite pour douille ID 65600
48x24x18 |
BEZ: Fixation de l'arbre droite pour douille ID 65600 | ABM: 48x24x18 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
116015
Fixation de l'arbre gauche pour douille ID 65606
60x18x21 |
BEZ: Fixation de l'arbre gauche pour douille ID 65606 | ABM: 60x18x21 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
116016
Fixation de l'arbre droite pour douille ID 65606
60x18x21 |
BEZ: Fixation de l'arbre droite pour douille ID 65606 | ABM: 60x18x21 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
66567
Bague de serrage pour douille ID 65600
40x9x17 |
BEZ: Bague de serrage pour douille ID 65600 | ABM: 40x9x17 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5780 Vis tête à fraisée avec ISK
M6x10BEZ: Vis tête à fraisée avec ISKABM: M6x10Request Price -
66561 Fixation de l'arbre gauche pour douille ID 65600
48x24x18BEZ: Fixation de l'arbre gauche pour douille ID 65600ABM: 48x24x18Request Price -
66562 Fixation de l'arbre droite pour douille ID 65600
48x24x18BEZ: Fixation de l'arbre droite pour douille ID 65600ABM: 48x24x18Request Price -
116015 Fixation de l'arbre gauche pour douille ID 65606
60x18x21BEZ: Fixation de l'arbre gauche pour douille ID 65606ABM: 60x18x21Request Price -
116016 Fixation de l'arbre droite pour douille ID 65606
60x18x21BEZ: Fixation de l'arbre droite pour douille ID 65606ABM: 60x18x21Request Price -
66567 Bague de serrage pour douille ID 65600
40x9x17BEZ: Bague de serrage pour douille ID 65600ABM: 40x9x17Request Price
