Arbre lisse sans dispositif anti rotation
Serrage hydro, à circuit fermé

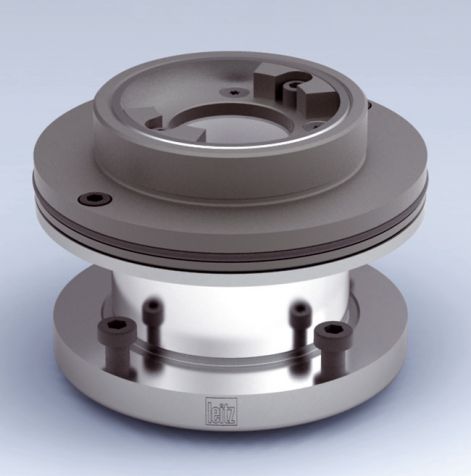

Serrage Hydro-Duo
Informations
| Application: | Douille de serrage Hydro-Duo avec filetage micrométrique et piston de compression axial pour le réglage en continu de jeux de 2 outils. Bague de serrage complémentaire pour la sécurité anti-rotation. |
|---|---|
| Machine: | Machines avec arbres de haute précision, ex. moulurières, tenonneuses doubles, façonneuses plaqueuses etc. |
| Informations techniques: | Filetage à pas fin de haute précision, graduation tous les 0,01 mm, pour le réglage précis d'outils en 2 parties. Parfaite répétitivité des tolérances de réglage. Plage de réglage 10 mm. Système de serrage hydraulique sans entretien. |
Téléchargements
Informations sur le produit
Sélection d'outils
| Id |
d mm |
BO mm |
BO in |
NL mm |
L mm |
GL mm |
ND mm |
DB mm |
VSB |
TK mm |
Stock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
31555
Elément de serrage Hydro-Duo HF
120x80/40x117 |
d:
80
mm
|
BO:
40
mm
|
BO:
in
|
NL:
33.5
mm
|
L:
88
mm
|
GL:
108
mm
|
ND:
108
mm
|
DB:
120
mm
|
VSB:
10
|
TK:
100
mm
|
Stock:
2
Stock:
disponible dans un délai très court
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30566
Elément de serrage Hydro-Duo HF
140x100/50x117 |
d:
100
mm
|
BO:
50
mm
|
BO:
in
|
NL:
60
mm
|
L:
102
mm
|
GL:
117
mm
|
ND:
117
mm
|
DB:
140
mm
|
VSB:
10
|
TK:
120
mm
|
Stock:
2
Stock:
disponible dans un délai très court
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31552
Elément de serrage Hydro-Duo HF
140x100/53,97x117 |
d:
100
mm
|
BO:
53,97
mm
|
BO:
2 1/8″
in
|
NL:
60
mm
|
L:
102
mm
|
GL:
112
mm
|
ND:
117
mm
|
DB:
140
mm
|
VSB:
10
|
TK:
120
mm
|
Stock:
2
Stock:
disponible dans un délai très court
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
31555 Elément de serrage Hydro-Duo HF
120x80/40x117d: 80 mmBO: 40 mmBO: inNL: 33.5 mmL: 88 mmGL: 108 mmND: 108 mmDB: 120 mmVSB: 10TK: 100 mmStock: disponible dans un délai très courtStock: 2Request Price -
30566 Elément de serrage Hydro-Duo HF
140x100/50x117d: 100 mmBO: 50 mmBO: inNL: 60 mmL: 102 mmGL: 117 mmND: 117 mmDB: 140 mmVSB: 10TK: 120 mmStock: disponible dans un délai très courtStock: 2Request Price -
31552 Elément de serrage Hydro-Duo HF
140x100/53,97x117d: 100 mmBO: 53,97 mmBO: 2 1/8″ inNL: 60 mmL: 102 mmGL: 112 mmND: 117 mmDB: 140 mmVSB: 10TK: 120 mmStock: disponible dans un délai très courtStock: 2Request Price
Signification des abréviations
d
Diamètre de serrage
BO
Diamètre de l‘alésage
BO
Diamètre de l‘alésage
NL
Longueur utile
L
Longueur
GL
Longueur totale
ND
Epaisseur du moyeu
DB
Diamètre du rebord
VSB
Plage de réglage
TK
Diamètre de l‘entraxe
Stock
Disponibilité du stock
Pièces de rechange:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5452
Tournevis six pans
SW 5 |
BEZ: Tournevis six pans | ABM: SW 5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5452 Tournevis six pans
SW 5BEZ: Tournevis six pansABM: SW 5Request Price
