    • Spannsysteme

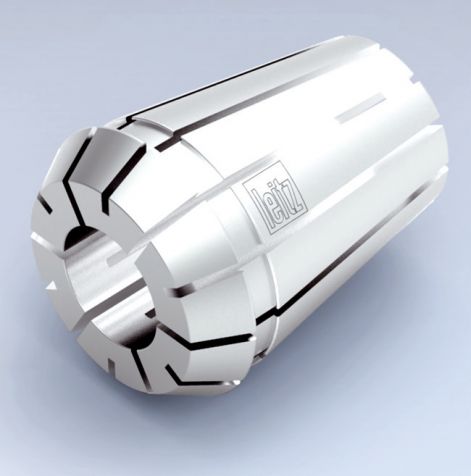

    Spannzange, ER 25, Spannbereich 6-16 mm, Typ 430E, DIN ISO 15488

    zur Produktübersicht
    main product photo

    Informationen

    Informationen
    Anwendung: Für Spannzangenfutter sowie Bohr- und Fräsaggregate mit 8° Kegelwinkel (Typ ER, DIN ISO 15488).
    Technische Information: Ausführung doppelt geschlitzt für höchste Spannkräfte und Rundlaufgenauigkeit.
    Produktübersicht
    i
    ID BEZ
    		 für S
    mm     		d
    mm     		D
    mm     		GL
    mm     		Lager
    37979 Spannzange (8°)
    6x34 Spannbereich bis 16
    BEZ: Spannzange (8°)
    für S: 6 mm
    d: 5.5 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    37980 Spannzange (8°)
    8x34 Spannbereich bis 16
    BEZ: Spannzange (8°)
    für S: 8 mm
    d: 7.5 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    37981 Spannzange (8°)
    10x34 Spannbereich bis 16
    BEZ: Spannzange (8°)
    für S: 10 mm
    d: 9.5 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    37982 Spannzange (8°)
    12x34 Spannbereich bis 16
    BEZ: Spannzange (8°)
    für S: 12 mm
    d: 11.5 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    37983 Spannzange (8°)
    14x34 Spannbereich bis 16
    BEZ: Spannzange (8°)
    für S: 14 mm
    d: 13.5 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    37984 Spannzange (8°)
    16x34 Spannbereich bis 16
    BEZ: Spannzange (8°)
    für S: 16 mm
    d: 15.5 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    679027 Spannzange (8°)
    6.35x34 Spannbereich bis 16 mm
    BEZ: Spannzange (8°)
    für S: 6,35 (1/4″) mm
    d: 5.85 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    679028 Spannzange (8°)
    9.53x34 Spannbereich bis 16 mm
    BEZ: Spannzange (8°)
    für S: 9,53 (3/8″) mm
    d: 9.03 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    679029 Spannzange (8°)
    12.7x34 Spannbereich bis 16 mm
    BEZ: Spannzange (8°)
    für S: 12,7 (1/2″) mm
    d: 12.2 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    679030 Spannzange (8°)
    15.88x34 Spannbereich bis 16 mm
    BEZ: Spannzange (8°)
    für S: 15,88 (5/8″) mm
    d: 15.38 mm
    D: 26 mm
    GL: 34 mm
    Lager: 1
    Lager: ab Lager lieferbar
    • 37979 Spannzange (8°)
      6x34 Spannbereich bis 16
      BEZ: Spannzange (8°)
      für S: 6 mm
      d: 5.5 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 37980 Spannzange (8°)
      8x34 Spannbereich bis 16
      BEZ: Spannzange (8°)
      für S: 8 mm
      d: 7.5 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 37981 Spannzange (8°)
      10x34 Spannbereich bis 16
      BEZ: Spannzange (8°)
      für S: 10 mm
      d: 9.5 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 37982 Spannzange (8°)
      12x34 Spannbereich bis 16
      BEZ: Spannzange (8°)
      für S: 12 mm
      d: 11.5 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 37983 Spannzange (8°)
      14x34 Spannbereich bis 16
      BEZ: Spannzange (8°)
      für S: 14 mm
      d: 13.5 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 37984 Spannzange (8°)
      16x34 Spannbereich bis 16
      BEZ: Spannzange (8°)
      für S: 16 mm
      d: 15.5 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 679027 Spannzange (8°)
      6.35x34 Spannbereich bis 16 mm
      BEZ: Spannzange (8°)
      für S: 6,35 (1/4″) mm
      d: 5.85 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 679028 Spannzange (8°)
      9.53x34 Spannbereich bis 16 mm
      BEZ: Spannzange (8°)
      für S: 9,53 (3/8″) mm
      d: 9.03 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 679029 Spannzange (8°)
      12.7x34 Spannbereich bis 16 mm
      BEZ: Spannzange (8°)
      für S: 12,7 (1/2″) mm
      d: 12.2 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage
    • 679030 Spannzange (8°)
      15.88x34 Spannbereich bis 16 mm
      BEZ: Spannzange (8°)
      für S: 15,88 (5/8″) mm
      d: 15.38 mm
      D: 26 mm
      GL: 34 mm
      Lager: ab Lager lieferbar
      Lager: 1
      Preisanfrage

    Ersatzteile:
    ID BEZ ABM
    5518 Hakenschlüssel
    40/42, DIN1810 A
    		BEZ: Hakenschlüssel ABM: 40/42, DIN1810 A
    Preisanfrage
    6649 Spannzangenmutter, Kugellager
    D42; M32x1,5; 6-16 mm; RL
    		BEZ: Spannzangenmutter, Kugellager ABM: D42; M32x1,5; 6-16 mm; RL
    Preisanfrage
    • 5518 Hakenschlüssel
      40/42, DIN1810 A
      BEZ: Hakenschlüssel
      ABM: 40/42, DIN1810 A
      Preisanfrage
    • 6649 Spannzangenmutter, Kugellager
      D42; M32x1,5; 6-16 mm; RL
      BEZ: Spannzangenmutter, Kugellager
      ABM: D42; M32x1,5; 6-16 mm; RL
      Preisanfrage
