Lexicon
Tungsten carbide
Edge trimming
Mechanical feed
Interchangeable knives
Information
| Application: | To round/bevel edgebandings. |
|---|---|
| Machine: | Homag BAZ. |
| Workpiece material: | Plastic, softwood, hardwood and veneer edgebander. |
| Technical information: | Cutterheads with HW knives for edge trimming cutter aggregate. Tool centering at recess diameter 19 mm. The same cutterhead tool body suitable for R 1.0 to 3.0 mm. D0 = constant reference diameter. |
Tool selection
| Id |
D mm |
D0 mm |
BO mm |
NLA mm |
Z |
QAL |
R mm |
FAW ° |
Type |
nmax min-1 |
DRI |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
73000

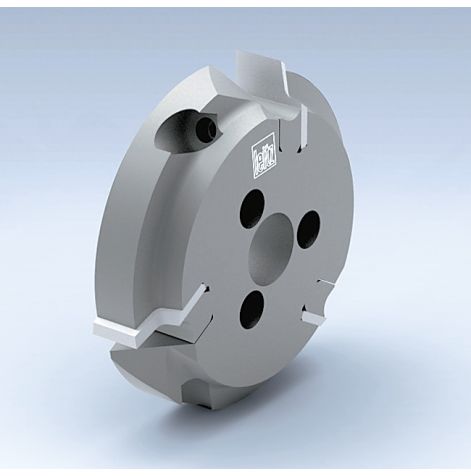

Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
1,0
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73001
Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
1,0
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73002
Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
1,5
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73003
Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
1,5
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73004
Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
2,0
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73005
Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
2,0
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73008
Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
3,0
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73009
Profile cutterhead
HW:59x15;Z3 |
D:
59
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
3,0
mm
|
FAW:
°
|
Type:
1
|
nmax:
18000
min-1
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73040
Radius cutterhead
HW:60x15;Z3 |
D:
60
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
mm
|
FAW:
45
°
|
Type:
2
|
nmax:
18000
min-1
|
DRI:
RH
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73041
Radius cutterhead
HW:60x15;Z3 |
D:
60
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
mm
|
FAW:
45
°
|
Type:
2
|
nmax:
18000
min-1
|
DRI:
LH
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73100
Radius cutterhead
HW:62x15;Z3 |
D:
62
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
mm
|
FAW:
15
°
|
Type:
3
|
nmax:
18000
min-1
|
DRI:
RH
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73101
Radius cutterhead
HW:62x15;Z3 |
D:
62
mm
|
D0:
50
mm
|
BO:
15
mm
|
NLA:
3/4,2/25
mm
|
Z:
3
|
QAL:
HW
|
R:
mm
|
FAW:
15
°
|
Type:
3
|
nmax:
18000
min-1
|
DRI:
LH
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
73000 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 1,0 mmFAW: °Type: 1nmax: 18000 min-1DRI: RHStock: available at short noticeStock: 2Request Price -
73001 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 1,0 mmFAW: °Type: 1nmax: 18000 min-1DRI: LHStock: available at short noticeStock: 2Request Price -
73002 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 1,5 mmFAW: °Type: 1nmax: 18000 min-1DRI: RHStock: available at short noticeStock: 2Request Price -
73003 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 1,5 mmFAW: °Type: 1nmax: 18000 min-1DRI: LHStock: available at short noticeStock: 2Request Price -
73004 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 2,0 mmFAW: °Type: 1nmax: 18000 min-1DRI: RHStock: available from stockStock: 1Request Price -
73005 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 2,0 mmFAW: °Type: 1nmax: 18000 min-1DRI: LHStock: available from stockStock: 1Request Price -
73008 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 3,0 mmFAW: °Type: 1nmax: 18000 min-1DRI: RHStock: available at short noticeStock: 2Request Price -
73009 Profile cutterhead
HW:59x15;Z3D: 59 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: 3,0 mmFAW: °Type: 1nmax: 18000 min-1DRI: LHStock: available at short noticeStock: 2Request Price -
73040 Radius cutterhead
HW:60x15;Z3D: 60 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: mmFAW: 45 °Type: 2nmax: 18000 min-1DRI: RHStock:Stock:Request Price -
73041 Radius cutterhead
HW:60x15;Z3D: 60 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: mmFAW: 45 °Type: 2nmax: 18000 min-1DRI: LHStock:Stock:Request Price -
73100 Radius cutterhead
HW:62x15;Z3D: 62 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: mmFAW: 15 °Type: 3nmax: 18000 min-1DRI: RHStock:Stock:Request Price -
73101 Radius cutterhead
HW:62x15;Z3D: 62 mmD0: 50 mmBO: 15 mmNLA: 3/4,2/25 mmZ: 3QAL: HWR: mmFAW: 15 °Type: 3nmax: 18000 min-1DRI: LHStock:Stock:Request Price
Type 3 for special thin edgebandings.
Explanation of abbreviations
D
Diameter
D0
Zero diameter
BO
Bore diameter / interface
NLA
Pinhole dimensions
Z
Number of teeth
QAL
Cutting material
R
Radius
FAW
Bevel angle
Type
Type
nmax
Maximum RPM
DRI
Rotation
Stock
Stock availability
Spare knives:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
73500
Exchange knife
HW13x15x2 |
BEZ: Exchange knife | ABM: HW13x15x2 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73501
Exchange knife
HW13x15x2 |
BEZ: Exchange knife | ABM: HW13x15x2 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73502
Exchange knife
HW13x15x2 |
BEZ: Exchange knife | ABM: HW13x15x2 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73503
Exchange knife
HW13x15x2 |
BEZ: Exchange knife | ABM: HW13x15x2 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73504
Exchange knife
HW:13x15x2,R2,RH |
BEZ: Exchange knife | ABM: HW:13x15x2,R2,RH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73505
Exchange knife
HW:13x15x2,R2,LH |
BEZ: Exchange knife | ABM: HW:13x15x2,R2,LH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73508
Exchange knife
HW:13x15x2,R3, RH |
BEZ: Exchange knife | ABM: HW:13x15x2,R3, RH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73509
Exchange knife
HW:13x15x2,R3, LH |
BEZ: Exchange knife | ABM: HW:13x15x2,R3, LH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73541
Exchange knife
HW:12x16x2,LH |
BEZ: Exchange knife | ABM: HW:12x16x2,LH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73540
Exchange knife
HW:12x16x2,RH |
BEZ: Exchange knife | ABM: HW:12x16x2,RH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5099
Turnblade spur VS1
HW-F:14x14x2 |
BEZ: Turnblade spur VS1 | ABM: HW-F:14x14x2 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
73500 Exchange knife
HW13x15x2BEZ: Exchange knifeABM: HW13x15x2Request Price -
73501 Exchange knife
HW13x15x2BEZ: Exchange knifeABM: HW13x15x2Request Price -
73502 Exchange knife
HW13x15x2BEZ: Exchange knifeABM: HW13x15x2Request Price -
73503 Exchange knife
HW13x15x2BEZ: Exchange knifeABM: HW13x15x2Request Price -
73504 Exchange knife
HW:13x15x2,R2,RHBEZ: Exchange knifeABM: HW:13x15x2,R2,RHRequest Price -
73505 Exchange knife
HW:13x15x2,R2,LHBEZ: Exchange knifeABM: HW:13x15x2,R2,LHRequest Price -
73508 Exchange knife
HW:13x15x2,R3, RHBEZ: Exchange knifeABM: HW:13x15x2,R3, RHRequest Price -
73509 Exchange knife
HW:13x15x2,R3, LHBEZ: Exchange knifeABM: HW:13x15x2,R3, LHRequest Price -
73541 Exchange knife
HW:12x16x2,LHBEZ: Exchange knifeABM: HW:12x16x2,LHRequest Price -
73540 Exchange knife
HW:12x16x2,RHBEZ: Exchange knifeABM: HW:12x16x2,RHRequest Price -
5099 Turnblade spur VS1
HW-F:14x14x2BEZ: Turnblade spur VS1ABM: HW-F:14x14x2Request Price
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
73400
Clamping wedge RH
11,5x14,4x7 |
BEZ: Clamping wedge RH | ABM: 11,5x14,4x7 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73401
Clamping wedge LH
11,5x14,4x7 |
BEZ: Clamping wedge LH | ABM: 11,5x14,4x7 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6035
Allen screw
M6x12 |
BEZ: Allen screw | ABM: M6x12 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6243
Countersink screw, Torx® 20
M6x0.5x4.9 |
BEZ: Countersink screw, Torx® 20 | ABM: M6x0.5x4.9 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5444
Allen key
SW 3 |
BEZ: Allen key | ABM: SW 3 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6091
Torx® key
Torx® 20 |
BEZ: Torx® key | ABM: Torx® 20 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5350
Setting gauge for knives
43x12x6 |
BEZ: Setting gauge for knives | ABM: 43x12x6 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
73400 Clamping wedge RH
11,5x14,4x7BEZ: Clamping wedge RHABM: 11,5x14,4x7Request Price -
73401 Clamping wedge LH
11,5x14,4x7BEZ: Clamping wedge LHABM: 11,5x14,4x7Request Price -
6035 Allen screw
M6x12BEZ: Allen screwABM: M6x12Request Price -
6243 Countersink screw, Torx® 20
M6x0.5x4.9BEZ: Countersink screw, Torx® 20ABM: M6x0.5x4.9Request Price -
5444 Allen key
SW 3BEZ: Allen keyABM: SW 3Request Price -
6091 Torx® key
Torx® 20BEZ: Torx® keyABM: Torx® 20Request Price -
5350 Setting gauge for knives
43x12x6BEZ: Setting gauge for knivesABM: 43x12x6Request Price
