Poly-cristalline diamond (PKD)
Edge trimming
Mechanical feed
Tipped tool
Optimised chip flow
Information

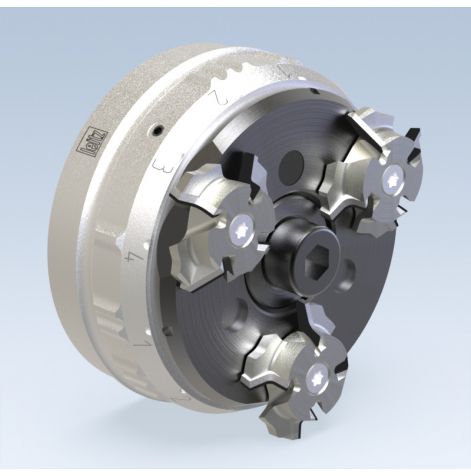

| Application: | For multi-profile cutting with radii and bevelling of edges. Combination of four profiles for automatic profile resetting. |
|---|---|
| Machine: | Holz-Her model Lumina and Accura 2015 and newer models. Application on revolver cutting unit Quattro Form (FF 701 Multi). |
| Workpiece material: | Plastic, softwood, hardwood and veneer edgebander. |
| Technical information: | DP composite tool with four profiles and mounting screw. Profiles automatically adjustable by the machine control. Patented system. D0 = constant reference diameter, RPM n = 18000 min-1. It is recommended to have individual tools changed by the Leitz tool service. It is not possible to resharpen the tool. |
Tool selection
| Id |
Machine |
D mm |
D0 mm |
BO mm |
Z |
R mm |
FAW ° |
DRI |
Stock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
193900
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/2
mm
|
FAW:
45
°
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193901
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/2
mm
|
FAW:
45
°
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193902
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
3/1,3/2
mm
|
FAW:
45
°
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193903
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
3/1,3/2
mm
|
FAW:
45
°
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193904
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
3/1,3/2
mm
|
FAW:
10
°
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193905
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
3/1,3/2
mm
|
FAW:
10
°
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193906
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/1,3
mm
|
FAW:
45
°
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193907
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/1,3
mm
|
FAW:
45
°
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193908
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,5/1 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,5/1
mm
|
FAW:
45
°
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193909
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,5/1 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,5/1
mm
|
FAW:
45
°
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193916
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2/1,3 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/2/1,3
mm
|
FAW:
°
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193917
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2/1,3 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/2/1,3
mm
|
FAW:
°
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193920
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3/1,3 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/1,3/1,3
mm
|
FAW:
°
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193921
Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3/1,3 |
Machine:
Holz-Her FF 701 Multi
|
D:
70
mm
|
D0:
61
mm
|
BO:
16
mm
|
Z:
3
|
R:
2/1,3/1,3/1,3
mm
|
FAW:
°
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
193900 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/2 mmFAW: 45 °DRI: RHStock: available from stockStock: 1Request Price -
193901 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/2 mmFAW: 45 °DRI: LHStock: available from stockStock: 1Request Price -
193902 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 3/1,3/2 mmFAW: 45 °DRI: RHStock: available at short noticeStock: 2Request Price -
193903 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 3/1,3/2 mmFAW: 45 °DRI: LHStock: available at short noticeStock: 2Request Price -
193904 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 3/1,3/2 mmFAW: 10 °DRI: RHStock: available at short noticeStock: 2Request Price -
193905 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R3/1,3/2Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 3/1,3/2 mmFAW: 10 °DRI: LHStock: available at short noticeStock: 2Request Price -
193906 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/1,3 mmFAW: 45 °DRI: RHStock: available from stockStock: 1Request Price -
193907 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/1,3 mmFAW: 45 °DRI: LHStock: available from stockStock: 1Request Price -
193908 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,5/1Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,5/1 mmFAW: 45 °DRI: RHStock: available at short noticeStock: 2Request Price -
193909 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,5/1Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,5/1 mmFAW: 45 °DRI: LHStock: available at short noticeStock: 2Request Price -
193916 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2/1,3Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/2/1,3 mmFAW: °DRI: RHStock: available from stockStock: 1Request Price -
193917 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/2/1,3Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/2/1,3 mmFAW: °DRI: LHStock: available from stockStock: 1Request Price -
193920 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3/1,3Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/1,3/1,3 mmFAW: °DRI: RHStock: available at short noticeStock: 2Request Price -
193921 Multi-profile cutterset Diamaster PRO
DP;D70;Z3;R2/1,3/1,3/1,3Machine: Holz-Her FF 701 MultiD: 70 mmD0: 61 mmBO: 16 mmZ: 3R: 2/1,3/1,3/1,3 mmFAW: °DRI: LHStock: available at short noticeStock: 2Request Price
All tools and further profile variants are available in various dimensions from blanks at short notice. Profile radius maximum 3 mm.
Explanation of abbreviations
Machine
Make of machine
D
Diameter
D0
Zero diameter
BO
Bore diameter / interface
Z
Number of teeth
R
Radius
FAW
Bevel angle
DRI
Rotation
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
8383
Maintenance set Quattro Form
|
BEZ: Maintenance set Quattro Form | ABM: |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
8383 Maintenance set Quattro Form
BEZ: Maintenance set Quattro FormABM:Request Price
