    • Hobelwerkzeuge

    VariPlan PLUS Hobelmesserkopf mit Führungsfalzmesserkopf - HSK 85 WS

    zur Produktübersicht

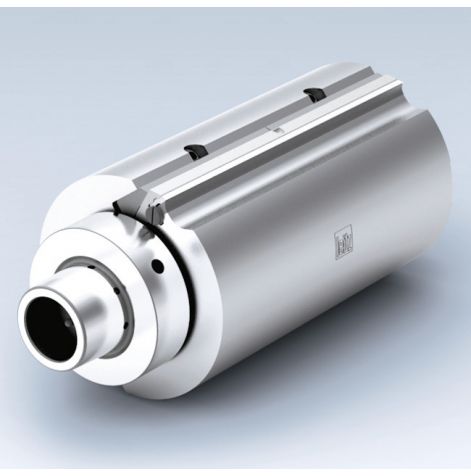

    main product photo
    Hobeln
    Hobeln
    Mechanischer Vorschub
    Mechanischer Vorschub
    Fliehkraft-Schneidenspannung wendbar
    Fliehkraft-Schneidenspannung wendbar
    Mechanische Schneidenspannung nachschärfbar und durchmesserkonstant
    Mechanische Schneidenspannung nachschärfbar und durchmesserkonstant
    Tragkörper Leichtmetall
    Tragkörper Leichtmetall
    Nachschärfbar Spanfläche
    Nachschärfbar Spanfläche

    Informationen

    Informationen
    Anwendung: Vielseitiger Einsatz als Hobelwerkzeug:
    Zum Vorhobeln mit RipTec-Wendemessern.
    Zum Fertighobeln mit Microfinish-Wendemessern.
    Maschine: Vierseiten-Hobelautomat und mehrspindelige Hobelmaschinen mit HSK-Spindeln HSK 85 WS.
    Werkstückstoff: Weich- und Harthölzer; thermoplastische Kunststoffe (bedingt).
    Technische Information: Nachschärfbares und durchmesserkonstantes Hobelmesserkopf-System. Selbstpositionierende und fliehkraftunterstützende Messerspannung. Tragkörper aus Leichtmetall. Nachschärfen der Messer an der Spanfläche bedeutet 1x Schärfen = 2 Standwege. Werkzeugtragkörper und HSK-Dorn sind spielfrei und unlösbar miteinander verbunden.
    Downloads
    Betriebsanleitung
    Produktinformation
    zur Produktwebseite
    Produktübersicht
    i
    ID D
    mm     		SB
    mm     		A
    mm     		nmax
    min-1     		Z
    		 QAL
    		 DRI
    		 Lager
    134581 VariPlan Plus Hobel MK m. FFMK
    HW-MF/D125/NL236/HSK 85 WS/Z2
    D: 125 mm
    SB: 236 mm
    A: 26 mm
    nmax: 12000 min-1
    Z: 2
    QAL: HW-MF
    DRI: LL / unten
    Lager: 2
    Lager: kurzfristig lieferbar
    134681 VariPlan Plus Hobel MK m. FFMK
    HW-MF/D125/NL236/HSK 85 WS/Z4
    D: 125 mm
    SB: 236 mm
    A: 26 mm
    nmax: 12000 min-1
    Z: 4
    QAL: HW-MF
    DRI: LL / unten
    Lager: 2
    Lager: kurzfristig lieferbar
    • 134581 VariPlan Plus Hobel MK m. FFMK
      HW-MF/D125/NL236/HSK 85 WS/Z2
      D: 125 mm
      SB: 236 mm
      A: 26 mm
      nmax: 12000 min-1
      Z: 2
      QAL: HW-MF
      DRI: LL / unten
      Lager: kurzfristig lieferbar
      Lager: 2
      Preisanfrage
    • 134681 VariPlan Plus Hobel MK m. FFMK
      HW-MF/D125/NL236/HSK 85 WS/Z4
      D: 125 mm
      SB: 236 mm
      A: 26 mm
      nmax: 12000 min-1
      Z: 4
      QAL: HW-MF
      DRI: LL / unten
      Lager: kurzfristig lieferbar
      Lager: 2
      Preisanfrage

    Weitere Abmessungen und Zollabmessungen auf Anfrage.

    Wechselmesser (HS/HW-MF/HW-RipTec) siehe Kapitel Messer und Ersatzteile.

    Ersatzmesser:
    ID BEZ ABM
    610506 Wendemesser-Set - VariPlan
    HS:B=130 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HS:B=130 2-TLG.
    Preisanfrage
    617106 Wendemesser-Set - VariPlan
    HW, B=130, 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=130, 2-TLG.
    Preisanfrage
    610509 Wendemesser-Set - VariPlan
    HS:B=150 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HS:B=150 2-TLG.
    Preisanfrage
    617109 Wendemesser-Set - VariPlan
    HW, B=150, 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=150, 2-TLG.
    Preisanfrage
    610571 Wendemesser-Set - VariPlan
    HS, B=166, 2-TLG
    		BEZ: Wendemesser-Set - VariPlan ABM: HS, B=166, 2-TLG
    Preisanfrage
    617171 Wendemesser-Set - VariPlan
    HW, B=166, 2-TLG
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=166, 2-TLG
    Preisanfrage
    610512 Wendemesser-Set - VariPlan
    HS:B=180 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HS:B=180 2-TLG.
    Preisanfrage
    617112 Wendemesser-Set - VariPlan
    HW, B=180, 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=180, 2-TLG.
    Preisanfrage
    610515 Wendemesser-Set - VariPlan
    HS:B=210 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HS:B=210 2-TLG.
    Preisanfrage
    617115 Wendemesser-Set - VariPlan
    HW, B=210, 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=210, 2-TLG.
    Preisanfrage
    610569 Wendemesser-Set - VariPlan
    HS, B=236, 2-TLG
    		BEZ: Wendemesser-Set - VariPlan ABM: HS, B=236, 2-TLG
    Preisanfrage
    617169 Wendemesser-Set - VariPlan
    HW, B=236, 2-TLG
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=236, 2-TLG
    Preisanfrage
    617165 Wendemesser-Set - VariPlan
    HW, B=270, 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=270, 2-TLG.
    Preisanfrage
    610522 Wendemesser-Set - VariPlan
    HS,B=310 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HS,B=310 2-TLG.
    Preisanfrage
    617122 Wendemesser-Set - VariPlan
    HW, B=310, 2-TLG.
    		BEZ: Wendemesser-Set - VariPlan ABM: HW, B=310, 2-TLG.
    Preisanfrage
    • 610506 Wendemesser-Set - VariPlan
      HS:B=130 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HS:B=130 2-TLG.
      Preisanfrage
    • 617106 Wendemesser-Set - VariPlan
      HW, B=130, 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=130, 2-TLG.
      Preisanfrage
    • 610509 Wendemesser-Set - VariPlan
      HS:B=150 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HS:B=150 2-TLG.
      Preisanfrage
    • 617109 Wendemesser-Set - VariPlan
      HW, B=150, 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=150, 2-TLG.
      Preisanfrage
    • 610571 Wendemesser-Set - VariPlan
      HS, B=166, 2-TLG
      BEZ: Wendemesser-Set - VariPlan
      ABM: HS, B=166, 2-TLG
      Preisanfrage
    • 617171 Wendemesser-Set - VariPlan
      HW, B=166, 2-TLG
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=166, 2-TLG
      Preisanfrage
    • 610512 Wendemesser-Set - VariPlan
      HS:B=180 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HS:B=180 2-TLG.
      Preisanfrage
    • 617112 Wendemesser-Set - VariPlan
      HW, B=180, 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=180, 2-TLG.
      Preisanfrage
    • 610515 Wendemesser-Set - VariPlan
      HS:B=210 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HS:B=210 2-TLG.
      Preisanfrage
    • 617115 Wendemesser-Set - VariPlan
      HW, B=210, 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=210, 2-TLG.
      Preisanfrage
    • 610569 Wendemesser-Set - VariPlan
      HS, B=236, 2-TLG
      BEZ: Wendemesser-Set - VariPlan
      ABM: HS, B=236, 2-TLG
      Preisanfrage
    • 617169 Wendemesser-Set - VariPlan
      HW, B=236, 2-TLG
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=236, 2-TLG
      Preisanfrage
    • 617165 Wendemesser-Set - VariPlan
      HW, B=270, 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=270, 2-TLG.
      Preisanfrage
    • 610522 Wendemesser-Set - VariPlan
      HS,B=310 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HS,B=310 2-TLG.
      Preisanfrage
    • 617122 Wendemesser-Set - VariPlan
      HW, B=310, 2-TLG.
      BEZ: Wendemesser-Set - VariPlan
      ABM: HW, B=310, 2-TLG.
      Preisanfrage
