| Anwendung: | Präzisions-Werkzeugaufnahme mit Spannzange zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft. Für Schaftdurchmesser bis dmax = 25,4 mm (1″). |
|---|---|
| Technische Information: | Steilkegelausführung nach DIN ISO 7388, ohne Nuten und Kerben. Exakter Rundlauf durch gehärtete, geschliffene und doppelt geschlitzte Spannzangen. Einfache Handhabung durch selbsttätiges Öffnen der Spannzange beim Lösen der Spannzangenmutter. Geeignet für Rechts- und Linkslaufbetrieb durch kugelgelagerte Spannzangenmutter. Kugelgelagerte Spannzangenmutter für erhöhte Spannkräfte und verbesserte Rundlaufgenauigkeit gegenüber einteiligen (festen) Ausführungen. Werkzeugaufnahme und Spannzangenmutter feingewuchtet. Passende Montagevorrichtung VN 799 0 siehe Kapitel Messer und Ersatzteile. |
Produktübersicht
| ID |
Typ |
d mm |
D mm |
DB mm |
A mm |
GL mm |
Gewicht kg |
Lager |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37422

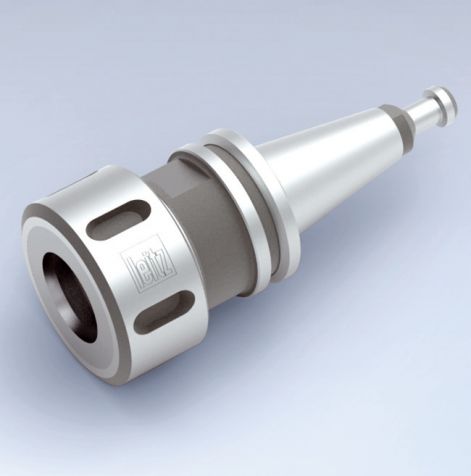

Spannzangenfutter SK40
6-25/SK40/D60/L138.4/A70/RL |
Typ:
E
|
d:
6
mm
|
D:
60
mm
|
DB:
63.55
mm
|
A:
70
mm
|
GL:
164.6
mm
|
Gewicht:
1.5
kg
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37422 Spannzangenfutter SK40
6-25/SK40/D60/L138.4/A70/RLTyp: Ed: 6 mmD: 60 mmDB: 63.55 mmA: 70 mmGL: 164.6 mmGewicht: 1.5 kgLager: ab Lager lieferbarLager: 1Preisanfrage
Verkaufseinheit bestehend aus Spannfutter mit kugelgelagerter Spannzangenmutter, ohne Spannzange und Hakenschlüssel.
Erläuterung der Kurzzeichen
Typ
Typ
d
Spanndurchmesser
D
Durchmesser
DB
Bunddurchmesser
A
Maß A
GL
Gesamtlänge
Gewicht
Gewicht
Lager
Lagerverfügbarkeit
Ersatzteile:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37429
Spannzange (2° 52')
6x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 6x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37430
Spannzange (2° 52')
8x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 8x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37431
Spannzange (2° 52')
10x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 10x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37432
Spannzange (2° 52')
12x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 12x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37433
Spannzange (2° 52')
13x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 13x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37434
Spannzange (2° 52')
14x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 14x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37435
Spannzange (2° 52')
16x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 16x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37436
Spannzange (2° 52')
18x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 18x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37437
Spannzange (2° 52')
20x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 20x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37438
Spannzange (2° 52')
25x52; Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 25x52; Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37495
Spannzange (2° 52')
6,35x52 Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 6,35x52 Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37505
Spannzange (2° 52')
9,53x52 Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 9,53x52 Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37496
Spannzange (2° 52')
12,7x52 Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 12,7x52 Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37502
Spannzange (2° 52')
15,88x52 Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 15,88x52 Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37497
Spannzange (2° 52')
19,05x52 Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 19,05x52 Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37508
Spannzange (2° 52')
25,4x52 Spannbereich bis 25 |
BEZ: Spannzange (2° 52') | ABM: 25,4x52 Spannbereich bis 25 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5458
Hakenschlüssel
58/62 |
BEZ: Hakenschlüssel | ABM: 58/62 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5714
Spannzangenmutter, Kugellager
D60 M48x2 RL |
BEZ: Spannzangenmutter, Kugellager | ABM: D60 M48x2 RL |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81600
Anzugsbolzen mit Datenchip Euchner
SK40 Euchner |
BEZ: Anzugsbolzen mit Datenchip Euchner | ABM: SK40 Euchner |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81601
Anzugsbolzen mit Datenchip Balluff
SK40 Balluff |
BEZ: Anzugsbolzen mit Datenchip Balluff | ABM: SK40 Balluff |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37429 Spannzange (2° 52')
6x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 6x52; Spannbereich bis 25Preisanfrage -
37430 Spannzange (2° 52')
8x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 8x52; Spannbereich bis 25Preisanfrage -
37431 Spannzange (2° 52')
10x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 10x52; Spannbereich bis 25Preisanfrage -
37432 Spannzange (2° 52')
12x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 12x52; Spannbereich bis 25Preisanfrage -
37433 Spannzange (2° 52')
13x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 13x52; Spannbereich bis 25Preisanfrage -
37434 Spannzange (2° 52')
14x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 14x52; Spannbereich bis 25Preisanfrage -
37435 Spannzange (2° 52')
16x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 16x52; Spannbereich bis 25Preisanfrage -
37436 Spannzange (2° 52')
18x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 18x52; Spannbereich bis 25Preisanfrage -
37437 Spannzange (2° 52')
20x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 20x52; Spannbereich bis 25Preisanfrage -
37438 Spannzange (2° 52')
25x52; Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 25x52; Spannbereich bis 25Preisanfrage -
37495 Spannzange (2° 52')
6,35x52 Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 6,35x52 Spannbereich bis 25Preisanfrage -
37505 Spannzange (2° 52')
9,53x52 Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 9,53x52 Spannbereich bis 25Preisanfrage -
37496 Spannzange (2° 52')
12,7x52 Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 12,7x52 Spannbereich bis 25Preisanfrage -
37502 Spannzange (2° 52')
15,88x52 Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 15,88x52 Spannbereich bis 25Preisanfrage -
37497 Spannzange (2° 52')
19,05x52 Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 19,05x52 Spannbereich bis 25Preisanfrage -
37508 Spannzange (2° 52')
25,4x52 Spannbereich bis 25BEZ: Spannzange (2° 52')ABM: 25,4x52 Spannbereich bis 25Preisanfrage -
5458 Hakenschlüssel
58/62BEZ: HakenschlüsselABM: 58/62Preisanfrage -
5714 Spannzangenmutter, Kugellager
D60 M48x2 RLBEZ: Spannzangenmutter, KugellagerABM: D60 M48x2 RLPreisanfrage -
81600 Anzugsbolzen mit Datenchip Euchner
SK40 EuchnerBEZ: Anzugsbolzen mit Datenchip EuchnerABM: SK40 EuchnerPreisanfrage -
81601 Anzugsbolzen mit Datenchip Balluff
SK40 BalluffBEZ: Anzugsbolzen mit Datenchip BalluffABM: SK40 BalluffPreisanfrage
