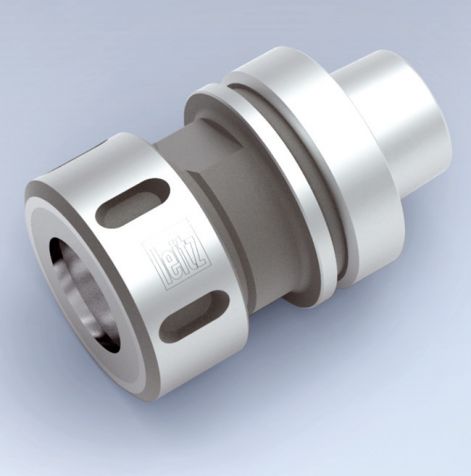

| Anwendung: | Präzisions-Werkzeugaufnahme mit Spannzange zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft. Für Schaftdurchmesser bis dmax = 30 mm (1″). |
|---|---|
| Technische Information: | Hohlschaftkegel nach DIN 69893. Exakter Rundlauf durch gehärtete, geschliffene und doppelt geschlitzte Spannzangen. Einfache Handhabung durch selbsttätiges Öffnen der Spannzange beim Lösen der Spannzangenmutter. Geeignet für Rechts- und Linkslaufbetrieb durch kugelgelagerte Spannzangenmutter. Kugelgelagerte Spannzangenmutter für erhöhte Spannkräfte und verbesserte Rundlaufgenauigkeit gegenüber einteiligen (festen) Ausführungen. Werkzeugaufnahme und Spannzangenmutter feingewuchtet. Passende Montagevorrichtung VN 799 0 siehe Kapitel Messer und Ersatzteile. |
Produktübersicht
| ID |
d mm |
D mm |
DB mm |
A mm |
GL mm |
Gewicht kg |
Lager |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
679044
Spannzangenfutter HSK-F80
HSK-F80/6-30/A78/D63/L110/RL |
d:
6
mm
|
D:
63
mm
|
DB:
80
mm
|
A:
78
mm
|
GL:
110
mm
|
Gewicht:
1.6
kg
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
679044 Spannzangenfutter HSK-F80
HSK-F80/6-30/A78/D63/L110/RLd: 6 mmD: 63 mmDB: 80 mmA: 78 mmGL: 110 mmGewicht: 1.6 kgLager: ab Lager lieferbarLager: 1Preisanfrage
Verkaufseinheit bestehend aus Spannfutter mit kugelgelagerter Spannzangenmutter, ohne Spannzange und Hakenschlüssel.
Erläuterung der Kurzzeichen
d
Spanndurchmesser
D
Durchmesser
DB
Bunddurchmesser
A
Maß A
GL
Gesamtlänge
Gewicht
Gewicht
Lager
Lagerverfügbarkeit
Ersatzteile:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37926
Spannzange (8°)
6x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 6x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37927
Spannzange (8°)
8x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 8x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37928
Spannzange (8°)
10x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 10x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37929
Spannzange (8°)
12x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 12x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37930
Spannzange (8°)
14x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 14x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37931
Spannzange (8°)
16x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 16x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37932
Spannzange (8°)
20x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 20x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37933
Spannzange (8°)
25x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 25x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679039
Spannzange (8°)
30x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 30x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37934
Spannzange (8°)
6,35x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 6,35x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37935
Spannzange (8°)
9,53x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 9,53x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37936
Spannzange (8°)
12,7x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 12,7x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37937
Spannzange (8°)
15,88x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 15,88x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37938
Spannzange (8°)
19,05x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 19,05x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37939
Spannzange (8°)
25,4x46 Spannbereich bis 26 |
BEZ: Spannzange (8°) | ABM: 25,4x46 Spannbereich bis 26 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5458
Hakenschlüssel
58/62 |
BEZ: Hakenschlüssel | ABM: 58/62 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6639
Spannzangenmutter, Kugellager
D63 M50x1.5 RL |
BEZ: Spannzangenmutter, Kugellager | ABM: D63 M50x1.5 RL |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81309
Speicherchip Balluff
BALLUFF 511 Bytes D12x6 |
BEZ: Speicherchip Balluff | ABM: BALLUFF 511 Bytes D12x6 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81330
Speicherchip Balluff
BALLUF 2047 Bytes D12x6 |
BEZ: Speicherchip Balluff | ABM: BALLUF 2047 Bytes D12x6 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37926 Spannzange (8°)
6x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 6x46 Spannbereich bis 26Preisanfrage -
37927 Spannzange (8°)
8x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 8x46 Spannbereich bis 26Preisanfrage -
37928 Spannzange (8°)
10x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 10x46 Spannbereich bis 26Preisanfrage -
37929 Spannzange (8°)
12x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 12x46 Spannbereich bis 26Preisanfrage -
37930 Spannzange (8°)
14x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 14x46 Spannbereich bis 26Preisanfrage -
37931 Spannzange (8°)
16x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 16x46 Spannbereich bis 26Preisanfrage -
37932 Spannzange (8°)
20x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 20x46 Spannbereich bis 26Preisanfrage -
37933 Spannzange (8°)
25x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 25x46 Spannbereich bis 26Preisanfrage -
679039 Spannzange (8°)
30x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 30x46 Spannbereich bis 26Preisanfrage -
37934 Spannzange (8°)
6,35x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 6,35x46 Spannbereich bis 26Preisanfrage -
37935 Spannzange (8°)
9,53x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 9,53x46 Spannbereich bis 26Preisanfrage -
37936 Spannzange (8°)
12,7x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 12,7x46 Spannbereich bis 26Preisanfrage -
37937 Spannzange (8°)
15,88x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 15,88x46 Spannbereich bis 26Preisanfrage -
37938 Spannzange (8°)
19,05x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 19,05x46 Spannbereich bis 26Preisanfrage -
37939 Spannzange (8°)
25,4x46 Spannbereich bis 26BEZ: Spannzange (8°)ABM: 25,4x46 Spannbereich bis 26Preisanfrage -
5458 Hakenschlüssel
58/62BEZ: HakenschlüsselABM: 58/62Preisanfrage -
6639 Spannzangenmutter, Kugellager
D63 M50x1.5 RLBEZ: Spannzangenmutter, KugellagerABM: D63 M50x1.5 RLPreisanfrage -
81309 Speicherchip Balluff
BALLUFF 511 Bytes D12x6BEZ: Speicherchip BalluffABM: BALLUFF 511 Bytes D12x6Preisanfrage -
81330 Speicherchip Balluff
BALLUF 2047 Bytes D12x6BEZ: Speicherchip BalluffABM: BALLUF 2047 Bytes D12x6Preisanfrage
