Lexikon
Hartmetall
Nuten horizontal, vertikal
Mechanischer Vorschub
Mechanische Schneidenspannung wendbar
Informationen
| Anwendung: | Fräsen von Führungsnuten auf der ersten unteren Spindel für einen exakten Werkstücktransport bei kurzen Teilen und unebenen Vollhölzern. |
|---|---|
| Maschine: | Vierseiten-Hobel- und Profiliermaschinen mit Nutenbetteinrichtung. |
| Werkstückstoff: | Weich- und Harthölzer, längs. |
| Technische Information: | Aufbau-Wendemesser Werkzeugsystem mit Durchmesser- und Schnittbreitenkonstanz. Die geschlossene runde Tragkörperform reduziert den Lärmpegel. |
Produktübersicht
| ID |
D mm |
SB mm |
BO mm |
BOmax mm |
Z |
V |
nmax min-1 |
Lager |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
20389

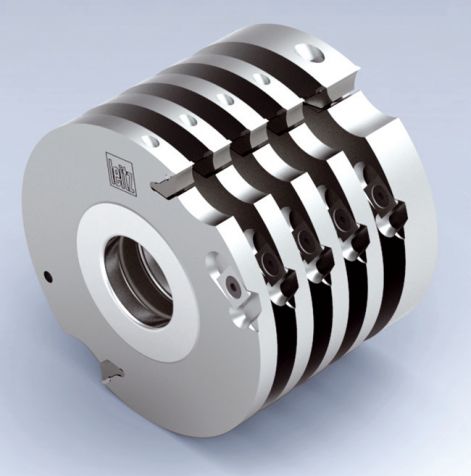

Wepla-Nutenbettkopf
HW:125x20x40,Z2,V2 |
D:
125
mm
|
SB:
20
mm
|
BO:
40
mm
|
BOmax:
50
mm
|
Z:
2
|
V:
2
|
nmax:
12000
min-1
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20390
Wepla-Nutenbettkopf
HW:125x10x40,Z2,V2 |
D:
125
mm
|
SB:
10
mm
|
BO:
40
mm
|
BOmax:
50
mm
|
Z:
2
|
V:
2
|
nmax:
12000
min-1
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20386
Wepla-Nutenbettkopf
HW:140x20x40,Z2,V2 |
D:
140
mm
|
SB:
20
mm
|
BO:
40
mm
|
BOmax:
50
mm
|
Z:
2
|
V:
2
|
nmax:
10900
min-1
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20388
Wepla-Nutenbettkopf
HW:140x10x40,Z2,V2 |
D:
140
mm
|
SB:
10
mm
|
BO:
40
mm
|
BOmax:
50
mm
|
Z:
2
|
V:
2
|
nmax:
10900
min-1
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
20389 Wepla-Nutenbettkopf
HW:125x20x40,Z2,V2D: 125 mmSB: 20 mmBO: 40 mmBOmax: 50 mmZ: 2V: 2nmax: 12000 min-1Lager: ab Lager lieferbarLager: 1Preisanfrage -
20390 Wepla-Nutenbettkopf
HW:125x10x40,Z2,V2D: 125 mmSB: 10 mmBO: 40 mmBOmax: 50 mmZ: 2V: 2nmax: 12000 min-1Lager: ab Lager lieferbarLager: 1Preisanfrage -
20386 Wepla-Nutenbettkopf
HW:140x20x40,Z2,V2D: 140 mmSB: 20 mmBO: 40 mmBOmax: 50 mmZ: 2V: 2nmax: 10900 min-1Lager: ab Lager lieferbarLager: 1Preisanfrage -
20388 Wepla-Nutenbettkopf
HW:140x10x40,Z2,V2D: 140 mmSB: 10 mmBO: 40 mmBOmax: 50 mmZ: 2V: 2nmax: 10900 min-1Lager: ab Lager lieferbarLager: 1Preisanfrage
Erläuterung der Kurzzeichen
D
Durchmesser
SB
Schnittbreite
BO
Bohrung / Aufnahme
BOmax
Maximaler Bohrungsdurchmesser
Z
Zähnezahl
V
Vorschneideranzahl
nmax
Maximale Drehzahl
Lager
Lagerverfügbarkeit
Ersatzmesser:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5071
Wendemesser
HW-30F:19,7x8x1,5 |
BEZ: Wendemesser | ABM: HW-30F:19,7x8x1,5 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5197
Wendemesser
HW-30F:9.7x8x1.5 |
BEZ: Wendemesser | ABM: HW-30F:9.7x8x1.5 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5099
Wendevorschneider VS1
HW-F:14x14x2 |
BEZ: Wendevorschneider VS1 | ABM: HW-F:14x14x2 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5071 Wendemesser
HW-30F:19,7x8x1,5BEZ: WendemesserABM: HW-30F:19,7x8x1,5Preisanfrage -
5197 Wendemesser
HW-30F:9.7x8x1.5BEZ: WendemesserABM: HW-30F:9.7x8x1.5Preisanfrage -
5099 Wendevorschneider VS1
HW-F:14x14x2BEZ: Wendevorschneider VS1ABM: HW-F:14x14x2Preisanfrage
Ersatzteile:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
27941
Zwischenring
60x0.1x40 |
BEZ: Zwischenring | ABM: 60x0.1x40 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27942
Zwischenring
60x0.3x40 |
BEZ: Zwischenring | ABM: 60x0.3x40 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28449
Zwischenring
60x9x40 |
BEZ: Zwischenring | ABM: 60x9x40 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27951
Zwischenring
60x10x40 |
BEZ: Zwischenring | ABM: 60x10x40 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9671
Spannbacken
18x18.75x8.27 |
BEZ: Spannbacken | ABM: 18x18.75x8.27 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9764
Spannbacken
9x18.75x8.27 |
BEZ: Spannbacken | ABM: 9x18.75x8.27 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7442
Spannschraube m. Scheibe Torx® 25
M6x18,5 |
BEZ: Spannschraube m. Scheibe Torx® 25 | ABM: M6x18,5 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7380
Gewindestift mit Schaft, Torx® 15
M5x20 |
BEZ: Gewindestift mit Schaft, Torx® 15 | ABM: M5x20 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6243
Senkschraube Torx® 20
M6x0,5x4,9 |
BEZ: Senkschraube Torx® 20 | ABM: M6x0,5x4,9 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
117507
Schraubendreher, Torx®
Torx® 15 |
BEZ: Schraubendreher, Torx® | ABM: Torx® 15 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
117503
Schraubendreher, Torx®
Torx® 20 |
BEZ: Schraubendreher, Torx® | ABM: Torx® 20 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5374
Messer-Einstelllehre
43x12x6,0 |
BEZ: Messer-Einstelllehre | ABM: 43x12x6,0 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
27941 Zwischenring
60x0.1x40BEZ: ZwischenringABM: 60x0.1x40Preisanfrage -
27942 Zwischenring
60x0.3x40BEZ: ZwischenringABM: 60x0.3x40Preisanfrage -
28449 Zwischenring
60x9x40BEZ: ZwischenringABM: 60x9x40Preisanfrage -
27951 Zwischenring
60x10x40BEZ: ZwischenringABM: 60x10x40Preisanfrage -
9671 Spannbacken
18x18.75x8.27BEZ: SpannbackenABM: 18x18.75x8.27Preisanfrage -
9764 Spannbacken
9x18.75x8.27BEZ: SpannbackenABM: 9x18.75x8.27Preisanfrage -
7442 Spannschraube m. Scheibe Torx® 25
M6x18,5BEZ: Spannschraube m. Scheibe Torx® 25ABM: M6x18,5Preisanfrage -
7380 Gewindestift mit Schaft, Torx® 15
M5x20BEZ: Gewindestift mit Schaft, Torx® 15ABM: M5x20Preisanfrage -
6243 Senkschraube Torx® 20
M6x0,5x4,9BEZ: Senkschraube Torx® 20ABM: M6x0,5x4,9Preisanfrage -
117507 Schraubendreher, Torx®
Torx® 15BEZ: Schraubendreher, Torx®ABM: Torx® 15Preisanfrage -
117503 Schraubendreher, Torx®
Torx® 20BEZ: Schraubendreher, Torx®ABM: Torx® 20Preisanfrage -
5374 Messer-Einstelllehre
43x12x6,0BEZ: Messer-EinstelllehreABM: 43x12x6,0Preisanfrage
