Lexikon
Hartmetall
Hobeln
Mechanischer Vorschub
Tragkörper Leichtmetall
Mechanische Schneidenspannung wendbar
Hydro-Spannung
Informationen
| Anwendung: | Vorhobeln, Abrichten aller Holzarten bei großer Spanabnahme. Fertighobeln von verleimfähigen Oberflächen und Werkstücken mit untergeordneten Oberflächenqualitäten. |
|---|---|
| Maschine: | Vierseiten-Hobel- und Profiliermaschinen. |
| Werkstückstoff: | Weich- und Harthölzer. |

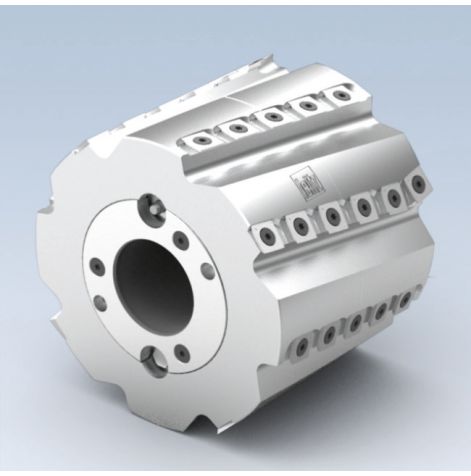

| Technische Information: | Vorhobelmesserkopf mit 4-fach HW-Wendemessern. Lärmarm und energieeffizient durch spiralige, segmentierte Schneidenanordnung. Glatte Oberflächen durch bombierte Schneidkanten. Tragkörper aus Leichtmetall mit integriertem Hydro-Spannsystem. Betätigung mittels Fettpresse. |
Downloads
Produktinformation
Produktübersicht
| ID |
D mm |
SB mm |
BO mm |
Z |
nmax min-1 |
Lager |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
132200
HeliPlan-Hobelmesserkopf
HW: 160x150x50,Z4/4 |
D:
160
mm
|
SB:
150
mm
|
BO:
50
mm
|
Z:
4/4
|
nmax:
11000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132201
HeliPlan-Hobelmesserkopf
HW: 160x180x50,Z4/4 |
D:
160
mm
|
SB:
180
mm
|
BO:
50
mm
|
Z:
4/4
|
nmax:
11000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132202
HeliPlan-Hobelmesserkopf
HW: 160x200x50,Z4/4 |
D:
160
mm
|
SB:
200
mm
|
BO:
50
mm
|
Z:
4/4
|
nmax:
11000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132203
HeliPlan-Hobelmesserkopf
HW: 160x230x50,Z4/4 |
D:
160
mm
|
SB:
230
mm
|
BO:
50
mm
|
Z:
4/4
|
nmax:
11000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132204
HeliPlan-Hobelmesserkopf
HW: 160x310x50,Z4/4 |
D:
160
mm
|
SB:
310
mm
|
BO:
50
mm
|
Z:
4/4
|
nmax:
11000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132205
HeliPlan-Hobelmesserkopf
HW: 200x150x50,Z4/4 |
D:
200
mm
|
SB:
150
mm
|
BO:
50
mm
|
Z:
6/6
|
nmax:
8000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132206
HeliPlan-Hobelmesserkopf
HW: 200x180x50,Z4/4 |
D:
200
mm
|
SB:
180
mm
|
BO:
50
mm
|
Z:
6/6
|
nmax:
8000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132207
HeliPlan-Hobelmesserkopf
HW: 200x200x50,Z4/4 |
D:
200
mm
|
SB:
200
mm
|
BO:
50
mm
|
Z:
6/6
|
nmax:
8000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132208
HeliPlan-Hobelmesserkopf
HW: 200x230x50,Z4/4 |
D:
200
mm
|
SB:
230
mm
|
BO:
50
mm
|
Z:
6/6
|
nmax:
8000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132209
HeliPlan-Hobelmesserkopf
HW: 200x310x50,Z4/4 |
D:
200
mm
|
SB:
310
mm
|
BO:
50
mm
|
Z:
6/6
|
nmax:
8000
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132210
HeliPlan-Hobelmesserkopf
HW: 250x150x50,Z4/4 |
D:
250
mm
|
SB:
150
mm
|
BO:
50
mm
|
Z:
8/8
|
nmax:
6900
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132211
HeliPlan-Hobelmesserkopf
HW: 250x180x50,Z4/4 |
D:
250
mm
|
SB:
180
mm
|
BO:
50
mm
|
Z:
8/8
|
nmax:
6900
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132212
HeliPlan-Hobelmesserkopf
HW: 250x200x50,Z4/4 |
D:
250
mm
|
SB:
200
mm
|
BO:
50
mm
|
Z:
8/8
|
nmax:
6900
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132213
HeliPlan-Hobelmesserkopf
HW: 250x230x50,Z4/4 |
D:
250
mm
|
SB:
230
mm
|
BO:
50
mm
|
Z:
8/8
|
nmax:
6900
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132214
HeliPlan-Hobelmesserkopf
HW: 250x310x50,Z4/4 |
D:
250
mm
|
SB:
310
mm
|
BO:
50
mm
|
Z:
8/8
|
nmax:
6900
min-1
|
Lager:
Lager:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
132200 HeliPlan-Hobelmesserkopf
HW: 160x150x50,Z4/4D: 160 mmSB: 150 mmBO: 50 mmZ: 4/4nmax: 11000 min-1Lager:Lager:Preisanfrage -
132201 HeliPlan-Hobelmesserkopf
HW: 160x180x50,Z4/4D: 160 mmSB: 180 mmBO: 50 mmZ: 4/4nmax: 11000 min-1Lager:Lager:Preisanfrage -
132202 HeliPlan-Hobelmesserkopf
HW: 160x200x50,Z4/4D: 160 mmSB: 200 mmBO: 50 mmZ: 4/4nmax: 11000 min-1Lager:Lager:Preisanfrage -
132203 HeliPlan-Hobelmesserkopf
HW: 160x230x50,Z4/4D: 160 mmSB: 230 mmBO: 50 mmZ: 4/4nmax: 11000 min-1Lager:Lager:Preisanfrage -
132204 HeliPlan-Hobelmesserkopf
HW: 160x310x50,Z4/4D: 160 mmSB: 310 mmBO: 50 mmZ: 4/4nmax: 11000 min-1Lager:Lager:Preisanfrage -
132205 HeliPlan-Hobelmesserkopf
HW: 200x150x50,Z4/4D: 200 mmSB: 150 mmBO: 50 mmZ: 6/6nmax: 8000 min-1Lager:Lager:Preisanfrage -
132206 HeliPlan-Hobelmesserkopf
HW: 200x180x50,Z4/4D: 200 mmSB: 180 mmBO: 50 mmZ: 6/6nmax: 8000 min-1Lager:Lager:Preisanfrage -
132207 HeliPlan-Hobelmesserkopf
HW: 200x200x50,Z4/4D: 200 mmSB: 200 mmBO: 50 mmZ: 6/6nmax: 8000 min-1Lager:Lager:Preisanfrage -
132208 HeliPlan-Hobelmesserkopf
HW: 200x230x50,Z4/4D: 200 mmSB: 230 mmBO: 50 mmZ: 6/6nmax: 8000 min-1Lager:Lager:Preisanfrage -
132209 HeliPlan-Hobelmesserkopf
HW: 200x310x50,Z4/4D: 200 mmSB: 310 mmBO: 50 mmZ: 6/6nmax: 8000 min-1Lager:Lager:Preisanfrage -
132210 HeliPlan-Hobelmesserkopf
HW: 250x150x50,Z4/4D: 250 mmSB: 150 mmBO: 50 mmZ: 8/8nmax: 6900 min-1Lager:Lager:Preisanfrage -
132211 HeliPlan-Hobelmesserkopf
HW: 250x180x50,Z4/4D: 250 mmSB: 180 mmBO: 50 mmZ: 8/8nmax: 6900 min-1Lager:Lager:Preisanfrage -
132212 HeliPlan-Hobelmesserkopf
HW: 250x200x50,Z4/4D: 250 mmSB: 200 mmBO: 50 mmZ: 8/8nmax: 6900 min-1Lager:Lager:Preisanfrage -
132213 HeliPlan-Hobelmesserkopf
HW: 250x230x50,Z4/4D: 250 mmSB: 230 mmBO: 50 mmZ: 8/8nmax: 6900 min-1Lager:Lager:Preisanfrage -
132214 HeliPlan-Hobelmesserkopf
HW: 250x310x50,Z4/4D: 250 mmSB: 310 mmBO: 50 mmZ: 8/8nmax: 6900 min-1Lager:Lager:Preisanfrage
Ausführung in Stahl-/Leichtmetallkonstruktion auf Anfrage. Diese Ausführung vereint die Vorteile eines leichten Werkzeuges mit einem verschleißfesten Messersitz und Spanraum.
Erläuterung der Kurzzeichen
D
Durchmesser
SB
Schnittbreite
BO
Bohrung / Aufnahme
Z
Zähnezahl
nmax
Maximale Drehzahl
Lager
Lagerverfügbarkeit
Ersatzmesser:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
9535
Wendemesser
HW:15x15x2.5 |
BEZ: Wendemesser | ABM: HW:15x15x2.5 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
602901
Wendemesser
TDC:15x15x2,5 |
BEZ: Wendemesser | ABM: TDC:15x15x2,5 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
9535 Wendemesser
HW:15x15x2.5BEZ: WendemesserABM: HW:15x15x2.5Preisanfrage -
602901 Wendemesser
TDC:15x15x2,5BEZ: WendemesserABM: TDC:15x15x2,5Preisanfrage
Ersatzteile:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
7394
Senkschraube Torx® 20
M5x14,2-8.8 |
BEZ: Senkschraube Torx® 20 | ABM: M5x14,2-8.8 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6091
Schraubendreher, Torx®
Torx® 20 |
BEZ: Schraubendreher, Torx® | ABM: Torx® 20 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
7394 Senkschraube Torx® 20
M5x14,2-8.8BEZ: Senkschraube Torx® 20ABM: M5x14,2-8.8Preisanfrage -
6091 Schraubendreher, Torx®
Torx® 20BEZ: Schraubendreher, Torx®ABM: Torx® 20Preisanfrage
