Fräswerkzeuge mit Bohrung

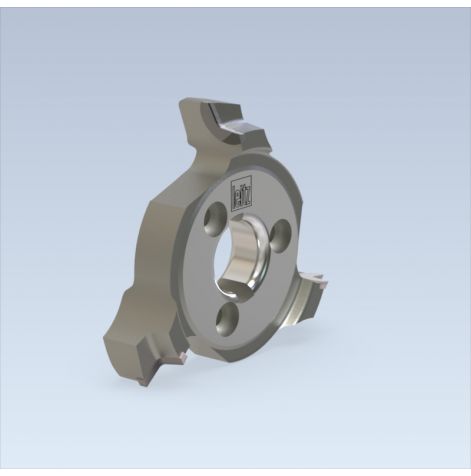

Diamaster Profilfräser für Homag CNC-Bearbeitungszentren

zur Produktübersicht
Polykristalliner Diamant (PKD)
Polykristalliner Diamant (PKD)
Kantennachbearbeitung
Kantennachbearbeitung
Mechanischer Vorschub
Mechanischer Vorschub
Verbundwerkzeug
Verbundwerkzeug

Informationen

Informationen
Anwendung:

Zum Abrunden/Fasen der Anleimerkante.

Maschine: BAZ Homag.
Werkstückstoff:

Kunststoff-, Weichholz-, Hartholz- und Furnieranleimer.

Technische Information:

DP-Verbundwerkzeug mit Aufnahme für Bündigfräsaggregat. Werkzeugzentrierung bei Aussparungsdurchmesser 19 mm. D0 = Referenzdurchmesser konstant.

Produktübersicht
ID D
mm
D0
mm
BO
mm
NLA
mm
Z
QAL
R
mm
nmax
min-1
DRI
Lager
73102 Radienmesserkopf
DP:57x15;Z3
D: 57 mm
D0: 50 mm
BO: 15 mm
NLA: 3/4,2/25 mm
Z: 3
QAL: DP
R: 2,0 mm
nmax: 18000 min-1
DRI: RL
Lager:
Lager:
73103 Radienmesserkopf
DP:57x15;Z3
D: 57 mm
D0: 50 mm
BO: 15 mm
NLA: 3/4,2/25 mm
Z: 3
QAL: DP
R: 2,0 mm
nmax: 18000 min-1
DRI: LL
Lager:
Lager:
91522 Radienmesserkopf
DP:57x15;Z3
D: 57 mm
D0: 50 mm
BO: 15 mm
NLA: 3/4,2/25 mm
Z: 3
QAL: DP
R: 3,0 mm
nmax: 18000 min-1
DRI: LL
Lager:
Lager:
91523 Radienmesserkopf
DP:57x15;Z3
D: 57 mm
D0: 50 mm
BO: 15 mm
NLA: 3/4,2/25 mm
Z: 3
QAL: DP
R: 3,0 mm
nmax: 18000 min-1
DRI: RL
Lager:
Lager:
  • 73102 Radienmesserkopf
    DP:57x15;Z3
    D: 57 mm
    D0: 50 mm
    BO: 15 mm
    NLA: 3/4,2/25 mm
    Z: 3
    QAL: DP
    R: 2,0 mm
    nmax: 18000 min-1
    DRI: RL
    Lager:
    Lager:
    Preisanfrage
  • 73103 Radienmesserkopf
    DP:57x15;Z3
    D: 57 mm
    D0: 50 mm
    BO: 15 mm
    NLA: 3/4,2/25 mm
    Z: 3
    QAL: DP
    R: 2,0 mm
    nmax: 18000 min-1
    DRI: LL
    Lager:
    Lager:
    Preisanfrage
  • 91522 Radienmesserkopf
    DP:57x15;Z3
    D: 57 mm
    D0: 50 mm
    BO: 15 mm
    NLA: 3/4,2/25 mm
    Z: 3
    QAL: DP
    R: 3,0 mm
    nmax: 18000 min-1
    DRI: LL
    Lager:
    Lager:
    Preisanfrage
  • 91523 Radienmesserkopf
    DP:57x15;Z3
    D: 57 mm
    D0: 50 mm
    BO: 15 mm
    NLA: 3/4,2/25 mm
    Z: 3
    QAL: DP
    R: 3,0 mm
    nmax: 18000 min-1
    DRI: RL
    Lager:
    Lager:
    Preisanfrage
