Glattspindel ohne Verdrehsicherung
Hydro-Spannung, geschlossenes System
Hydro-Duo Spannung
Informationen
| Anwendung: | Hydro-Duo-Spannelement mit Feingewinde und Axialkolbenspannung zur stufenlosen Verstellung von 2-teiligen Werkzeugsätzen. Zusätzlicher Klemmring zur Verdrehsicherung. |
|---|---|
| Maschine: | Maschinen mit Hochgenauigkeitsspindeln, z.B. Profilfräsmaschinen, Doppelendprofiler, Kantenbearbeitungsanlagen etc. |
| Technische Information: | Hochgenaue Feingewinde-Verstellung mittels 0,01 mm Skala zur Feineinstellung von 2-teiligen Fräsersätzen mit hoher Wiederholgenauigkeit. Verstellbereich 10 mm. Wartungsfreier Spannmechanismus des Hydrauliksystems. |
Downloads
Produktinformation
Produktübersicht
| ID |
d mm |
BO mm |
BO in |
NL mm |
L mm |
GL mm |
ND mm |
DB mm |
VSB |
TK mm |
Lager |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
31555
Hydro-Duo-Spannelement
120x80/40x117 |
d:
80
mm
|
BO:
40
mm
|
BO:
in
|
NL:
33.5
mm
|
L:
88
mm
|
GL:
108
mm
|
ND:
108
mm
|
DB:
120
mm
|
VSB:
10
|
TK:
100
mm
|
Lager:
2
Lager:
kurzfristig lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30566
Hydro-Duo-Spannelement
140x100/50x117 |
d:
100
mm
|
BO:
50
mm
|
BO:
in
|
NL:
60
mm
|
L:
102
mm
|
GL:
117
mm
|
ND:
117
mm
|
DB:
140
mm
|
VSB:
10
|
TK:
120
mm
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31552
Hydro-Duo-Spannelement
140x100/53,97x117 |
d:
100
mm
|
BO:
53,97
mm
|
BO:
2 1/8″
in
|
NL:
60
mm
|
L:
102
mm
|
GL:
112
mm
|
ND:
117
mm
|
DB:
140
mm
|
VSB:
10
|
TK:
120
mm
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
31555 Hydro-Duo-Spannelement
120x80/40x117d: 80 mmBO: 40 mmBO: inNL: 33.5 mmL: 88 mmGL: 108 mmND: 108 mmDB: 120 mmVSB: 10TK: 100 mmLager: kurzfristig lieferbarLager: 2Preisanfrage -
30566 Hydro-Duo-Spannelement
140x100/50x117d: 100 mmBO: 50 mmBO: inNL: 60 mmL: 102 mmGL: 117 mmND: 117 mmDB: 140 mmVSB: 10TK: 120 mmLager: ab Lager lieferbarLager: 1Preisanfrage -
31552 Hydro-Duo-Spannelement
140x100/53,97x117d: 100 mmBO: 53,97 mmBO: 2 1/8″ inNL: 60 mmL: 102 mmGL: 112 mmND: 117 mmDB: 140 mmVSB: 10TK: 120 mmLager: ab Lager lieferbarLager: 1Preisanfrage
Erläuterung der Kurzzeichen
d
Spanndurchmesser
BO
Bohrung / Aufnahme
BO
Bohrungsdurchmesser
NL
Nutzlänge
L
Länge
GL
Gesamtlänge
ND
Nabendicke
DB
Bunddurchmesser
VSB
Verstellbereich
TK
Teilkreisdurchmesser
Lager
Lagerverfügbarkeit
Ersatzteile:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5452

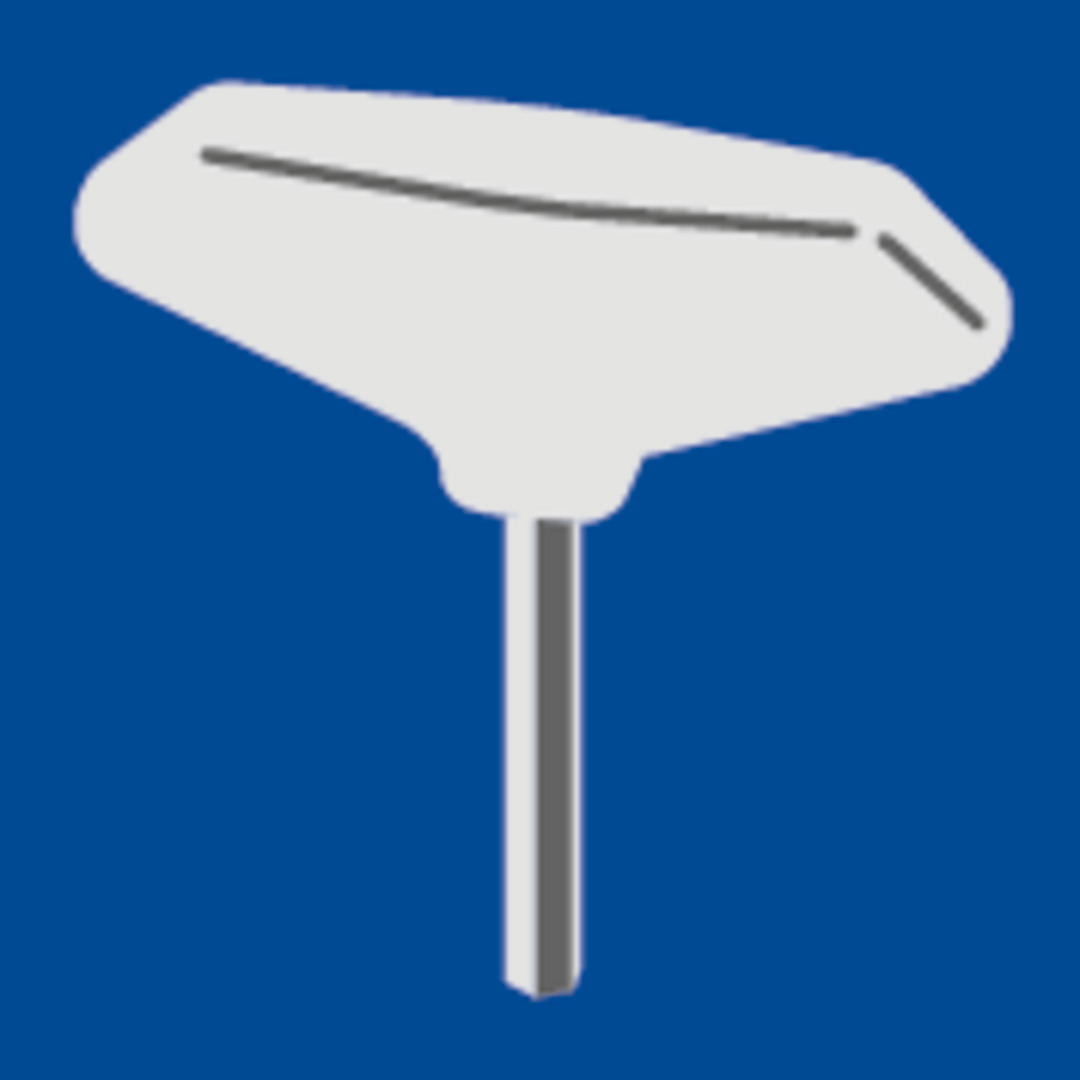

Schraubendreher
SW 5 |
BEZ: Schraubendreher | ABM: SW 5 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5452 Schraubendreher
SW 5BEZ: SchraubendreherABM: SW 5Preisanfrage
