Leitz ist der weltweit führende Hersteller von Werkzeugen für die professionelle Bearbeitung von Massivholz und Holzwerkstoffen sowie Kunststoffen, NE-Metallen und Verbundmaterialien. Mit rund 120 Service-Standorten rund um den Globus, bieten wir Ihnen zudem Service in Herstellerqualität. Bei Fragen zu unseren Produkten und Dienstleistungen helfen wir Ihnen gerne weiter.
Kontakt aufnehmen
Deutsch
Region und Sprache
Lexikon
Hartmetall
Profilieren
Handvorschub
Verbundwerkzeug
Informationen

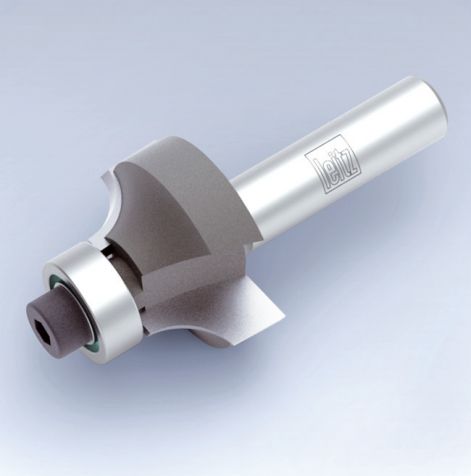

| Anwendung: | Oberfräser zum Abrunden von Werkstückkanten. Führung des Werkzeuges am Werkstück mittels Kugellageranlaufring. |
|---|---|
| Maschine: | Handoberfräsmaschinen. |
| Werkstückstoff: | Weich- und Harthölzer, Span- und Faserwerkstoffe (Spanplatte, MDF, HDF etc.) roh, kunststoffbeschichtet, furniert etc., Schichthölzer (Sperrholz, Multiplex etc.). |
| Technische Information: | Kugellageranlaufring unten angeordnet zum Fräsen mit Schablone oder mit Ablaufkante am Werkstück. |
Produktübersicht
| ID |
D mm |
D0 mm |
GL mm |
SB mm |
B mm |
S mm |
R mm |
DRI |
Lager |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
72456
Abrundfräser
HW/D16.7/SB2/GL49/S6x30/Z2/R2 |
D:
16.7
mm
|
D0:
12,7
mm
|
GL:
49
mm
|
SB:
2
mm
|
B:
12
mm
|
S:
6x30
mm
|
R:
2
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72458
Abrundfräser
HW/D18.7/SB3/GL50/S6x30/Z2/R3 |
D:
18.7
mm
|
D0:
12,7
mm
|
GL:
50
mm
|
SB:
3
mm
|
B:
7
mm
|
S:
6x30
mm
|
R:
3
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72462
Abrundfräser
HW/D25.5/SB6/GL54/S6x30/Z2/R6.35 |
D:
25.5
mm
|
D0:
12,7
mm
|
GL:
54
mm
|
SB:
6
mm
|
B:
12
mm
|
S:
6x30
mm
|
R:
6,35
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72636
Abrundfräser
HW/D16,7/SB2/GL49/S8x30/Z2/R2,2 |
D:
17.1
mm
|
D0:
12,7
mm
|
GL:
49
mm
|
SB:
2
mm
|
B:
12
mm
|
S:
8x30
mm
|
R:
2,2
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72635
Abrundfräser
HW/19.1/SB3/GL50/S8x30/Z2/R3.2 |
D:
19.1
mm
|
D0:
12,7
mm
|
GL:
50
mm
|
SB:
3
mm
|
B:
7
mm
|
S:
8x30
mm
|
R:
3
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72634
Abrundfräser
HW/22,7/SB5/GL52/S8X30/Z2/R5 |
D:
22.7
mm
|
D0:
12,7
mm
|
GL:
52
mm
|
SB:
5
mm
|
B:
9
mm
|
S:
8x30
mm
|
R:
5
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72632
Abrundfräser
HW/28,7/SB8/GL55/S8X30/Z2//R8 |
D:
28.7
mm
|
D0:
12,7
mm
|
GL:
55
mm
|
SB:
8
mm
|
B:
12
mm
|
S:
8x30
mm
|
R:
8
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72637
Abrundfräser
HW/D31,7/SB9,5/S8x30/Z2 |
D:
31.7
mm
|
D0:
12,7
mm
|
GL:
56
mm
|
SB:
9.5
mm
|
B:
16.5
mm
|
S:
8x30
mm
|
R:
9,5
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72639
Abrundfräser
HW/D42,7/SB15/S8x30/Z2 |
D:
42.7
mm
|
D0:
12,7
mm
|
GL:
62
mm
|
SB:
15
mm
|
B:
22
mm
|
S:
8x30
mm
|
R:
15
mm
|
DRI:
RL
|
Lager:
1
Lager:
ab Lager lieferbar
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
72456 Abrundfräser
HW/D16.7/SB2/GL49/S6x30/Z2/R2D: 16.7 mmD0: 12,7 mmGL: 49 mmSB: 2 mmB: 12 mmS: 6x30 mmR: 2 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72458 Abrundfräser
HW/D18.7/SB3/GL50/S6x30/Z2/R3D: 18.7 mmD0: 12,7 mmGL: 50 mmSB: 3 mmB: 7 mmS: 6x30 mmR: 3 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72462 Abrundfräser
HW/D25.5/SB6/GL54/S6x30/Z2/R6.35D: 25.5 mmD0: 12,7 mmGL: 54 mmSB: 6 mmB: 12 mmS: 6x30 mmR: 6,35 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72636 Abrundfräser
HW/D16,7/SB2/GL49/S8x30/Z2/R2,2D: 17.1 mmD0: 12,7 mmGL: 49 mmSB: 2 mmB: 12 mmS: 8x30 mmR: 2,2 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72635 Abrundfräser
HW/19.1/SB3/GL50/S8x30/Z2/R3.2D: 19.1 mmD0: 12,7 mmGL: 50 mmSB: 3 mmB: 7 mmS: 8x30 mmR: 3 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72634 Abrundfräser
HW/22,7/SB5/GL52/S8X30/Z2/R5D: 22.7 mmD0: 12,7 mmGL: 52 mmSB: 5 mmB: 9 mmS: 8x30 mmR: 5 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72632 Abrundfräser
HW/28,7/SB8/GL55/S8X30/Z2//R8D: 28.7 mmD0: 12,7 mmGL: 55 mmSB: 8 mmB: 12 mmS: 8x30 mmR: 8 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72637 Abrundfräser
HW/D31,7/SB9,5/S8x30/Z2D: 31.7 mmD0: 12,7 mmGL: 56 mmSB: 9.5 mmB: 16.5 mmS: 8x30 mmR: 9,5 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage -
72639 Abrundfräser
HW/D42,7/SB15/S8x30/Z2D: 42.7 mmD0: 12,7 mmGL: 62 mmSB: 15 mmB: 22 mmS: 8x30 mmR: 15 mmDRI: RLLager: ab Lager lieferbarLager: 1Preisanfrage
Drehzahl: n = 18000 - 27000 min-1
Erläuterung der Kurzzeichen
D
Durchmesser
D0
Nulldurchmesser
GL
Gesamtlänge
SB
Schnittbreite
B
Breite
S
Schaftabmessung
R
Radius
DRI
Drehrichtung
Lager
Lagerverfügbarkeit
Ersatzteile:
| ID | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
8088
Kugellager
12,7x4,97x4,76 |
BEZ: Kugellager | ABM: 12,7x4,97x4,76 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5846
Schraube mit ISK
M4x10 |
BEZ: Schraube mit ISK | ABM: M4x10 |
Preisanfrage
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
8088 Kugellager
12,7x4,97x4,76BEZ: KugellagerABM: 12,7x4,97x4,76Preisanfrage -
5846 Schraube mit ISK
M4x10BEZ: Schraube mit ISKABM: M4x10Preisanfrage
