Gladde as zonder draaiverzekering
Hydro-opspanning, gesloten systeem

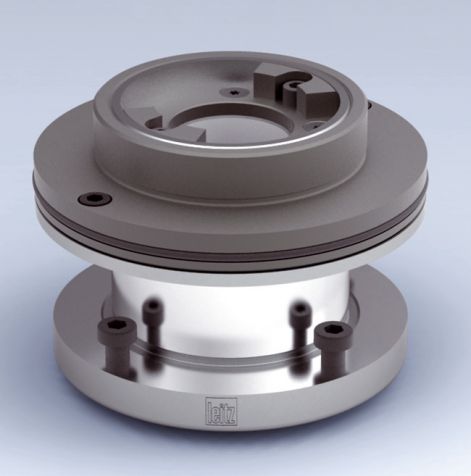

Hydro-Duo opspanning
Informatie
| Toepassing: | Hydro-Duo-opspanelement met fijn schroefdraad en axiaal zuigerspanning en traploze verstelling van 2-delige gereedschapsets. Aanvullende klemring voor draaiverzekering. |
|---|---|
| Machine: | Machines met hoognauwkeurigheidsassen, bijvoorbeeld profielfreesmachines, alleskunners, kantenbewerkingsmachines etc. |
| Technische informatie: | Hoognauwkeurige verstelling door middel van fijn schroefdraad met 0,01mm schaal voor de fijninstelling van 2-delige freessets met hoge reproduceerbare nauwkeurigheid. Verstelbereik 10 mm. Onderhoudsvrij opspanmechanisme van het hydraulische systeem. |
Downloads
Productinformatie
Greedschap selectie
| Id |
d mm |
BO mm |
BO in |
NL mm |
L mm |
GL mm |
ND mm |
DB mm |
VSB |
TK mm |
Voorraad |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
31555
Hydro-Duo opspanelement
120x80/40x117 |
d:
80
mm
|
BO:
40
mm
|
BO:
in
|
NL:
33.5
mm
|
L:
88
mm
|
GL:
108
mm
|
ND:
108
mm
|
DB:
120
mm
|
VSB:
10
|
TK:
100
mm
|
Voorraad:
2
Voorraad:
leverbaar op korte termijn
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30566
Hydro-Duo opspanelement
140x100/50x117 |
d:
100
mm
|
BO:
50
mm
|
BO:
in
|
NL:
60
mm
|
L:
102
mm
|
GL:
117
mm
|
ND:
117
mm
|
DB:
140
mm
|
VSB:
10
|
TK:
120
mm
|
Voorraad:
2
Voorraad:
leverbaar op korte termijn
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31552
Hydro-Duo opspanelement
140x100/53,97x117 |
d:
100
mm
|
BO:
53,97
mm
|
BO:
2 1/8″
in
|
NL:
60
mm
|
L:
102
mm
|
GL:
112
mm
|
ND:
117
mm
|
DB:
140
mm
|
VSB:
10
|
TK:
120
mm
|
Voorraad:
2
Voorraad:
leverbaar op korte termijn
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
31555 Hydro-Duo opspanelement
120x80/40x117d: 80 mmBO: 40 mmBO: inNL: 33.5 mmL: 88 mmGL: 108 mmND: 108 mmDB: 120 mmVSB: 10TK: 100 mmVoorraad: leverbaar op korte termijnVoorraad: 2Request Price -
30566 Hydro-Duo opspanelement
140x100/50x117d: 100 mmBO: 50 mmBO: inNL: 60 mmL: 102 mmGL: 117 mmND: 117 mmDB: 140 mmVSB: 10TK: 120 mmVoorraad: leverbaar op korte termijnVoorraad: 2Request Price -
31552 Hydro-Duo opspanelement
140x100/53,97x117d: 100 mmBO: 53,97 mmBO: 2 1/8″ inNL: 60 mmL: 102 mmGL: 112 mmND: 117 mmDB: 140 mmVSB: 10TK: 120 mmVoorraad: leverbaar op korte termijnVoorraad: 2Request Price
Verklaring van de afkortingen
d
Opspandiameter
BO
Asgat/opname
BO
Asgat diameter
NL
Nuttige lengte
L
Lengte
GL
Totale lengte
ND
Naafdikte
DB
Kraagdiameter
VSB
Verstelbereik
TK
Steekcirkel
Voorraad
Voorraad
Vervangingsdelen:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5452
Schroevendraaier
SW 5 |
BEZ: Schroevendraaier | ABM: SW 5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5452 Schroevendraaier
SW 5BEZ: SchroevendraaierABM: SW 5Request Price
