Lexicon
Poly-cristalline diamond (PKD)
Drilling through holes
Mechanical feed
Tipped tool
Information
| Application: | For drilling tear-free through holes. Particularly suitable for drilling panel materials with abrasive components (fire proof material etc.). |
|---|---|
| Machine: | Point-to-point drilling machines, through feed drilling machines, CNC machining centres, hinge boring machines, multi spindle units. |
| Workpiece material: | Gypsum bonded particle and fibre materials, cement bonded particle and fibre materials, flame resistant particle and fibre materials, solid resin glulam, fibre reinforced plastics. |
| Technical information: | DP tipped through hole boring bit for maximum lifetime, particularly in abrasive materials. Large gullet for optimum chip removal. |
Tool selection
| Id |
D mm |
GL mm |
NL mm |
S mm |
Z |
DRI |
Stock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
91185

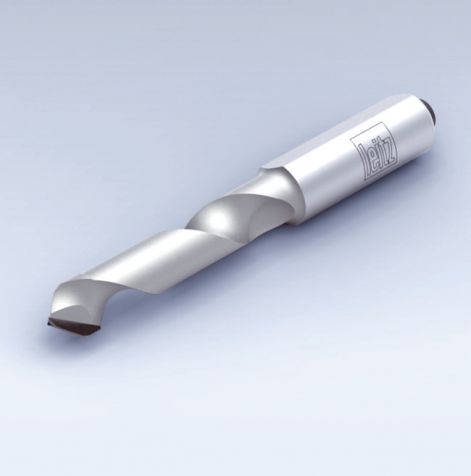

Through hole boring bit-Diamaster PRO
DP/D5/NL30/S10x27/GL70/RL |
D:
5
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91186
Through hole boring bit-Diamaster PRO
DP/D5/NL30/S10x27/GL70/LL |
D:
5
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91187
Through hole boring bit-Diamaster PRO
DP/D6/NL30/S10x27/GL70/RL |
D:
6
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91188
Through hole boring bit-Diamaster PRO
DP/D6/NL30/S10x27/GL70/LL |
D:
6
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91191
Through hole boring bit-Diamaster PRO
DP/D8/NL30/S10x27/GL70/RL |
D:
8
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91192
Through hole boring bit-Diamaster PRO
DP/D8/NL30/S10x27/GL70/LL |
D:
8
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91193
Through hole boring bit-Diamaster PRO
DP/D10/NL30/S10x27/GL70/RL |
D:
10
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91194
Through hole boring bit-Diamaster PRO
DP/D10/NL30/S10x27/GL70/LL |
D:
10
mm
|
GL:
70
mm
|
NL:
30
mm
|
S:
10x27
mm
|
Z:
1
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
91185 Through hole boring bit-Diamaster PRO
DP/D5/NL30/S10x27/GL70/RLD: 5 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: RHStock: available from stockStock: 1Request Price -
91186 Through hole boring bit-Diamaster PRO
DP/D5/NL30/S10x27/GL70/LLD: 5 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: LHStock: available from stockStock: 1Request Price -
91187 Through hole boring bit-Diamaster PRO
DP/D6/NL30/S10x27/GL70/RLD: 6 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: RHStock: available from stockStock: 1Request Price -
91188 Through hole boring bit-Diamaster PRO
DP/D6/NL30/S10x27/GL70/LLD: 6 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: LHStock: available from stockStock: 1Request Price -
91191 Through hole boring bit-Diamaster PRO
DP/D8/NL30/S10x27/GL70/RLD: 8 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: RHStock: available from stockStock: 1Request Price -
91192 Through hole boring bit-Diamaster PRO
DP/D8/NL30/S10x27/GL70/LLD: 8 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: LHStock: available from stockStock: 1Request Price -
91193 Through hole boring bit-Diamaster PRO
DP/D10/NL30/S10x27/GL70/RLD: 10 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: RHStock: available from stockStock: 1Request Price -
91194 Through hole boring bit-Diamaster PRO
DP/D10/NL30/S10x27/GL70/LLD: 10 mmGL: 70 mmNL: 30 mmS: 10x27 mmZ: 1DRI: LHStock: available from stockStock: 1Request Price
RPM: n = 4000 - 9000 min-1
Explanation of abbreviations
D
Diameter
GL
Total length
NL
Cutting length
S
Shank dimension
Z
Number of teeth
DRI
Rotation
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5802
Allen screw
M5x10 |
BEZ: Allen screw | ABM: M5x10 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7438
Anti-twist allen screw
M5x10 |
BEZ: Anti-twist allen screw | ABM: M5x10 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9157
Length adjustment screw Torx® 20
M5x17 |
BEZ: Length adjustment screw Torx® 20 | ABM: M5x17 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5802 Allen screw
M5x10BEZ: Allen screwABM: M5x10Request Price -
7438 Anti-twist allen screw
M5x10BEZ: Anti-twist allen screwABM: M5x10Request Price -
9157 Length adjustment screw Torx® 20
M5x17BEZ: Length adjustment screw Torx® 20ABM: M5x17Request Price
