Tungsten carbide
Drilling blind holes
Manual feed
Mechanical knife clamping, reversible
Information
| Application: | For drilling hinge holes, particularly in furniture construction. |
|---|---|
| Machine: | Point-to-point drilling machines, through feed drilling machines, CNC machining centres, hinge boring machines, multi spindle units. |
| Workpiece material: | Softwood and hardwood, chipboard and fibre materials (MDF, HDF etc.), uncoated, plastic coated, veneered etc., laminated veneer lumber (plywood, multiplex plywood etc.). |
| Technical information: | Spurs and main cutting edge in turnblade design. Replaceable centre point, resharpenable and adjustable for deep holes near to the bottom surface layer without marks. Diameter constant tool. |
Tool selection
| Id |
D mm |
GL mm |
L mm |
S mm |
DRI |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

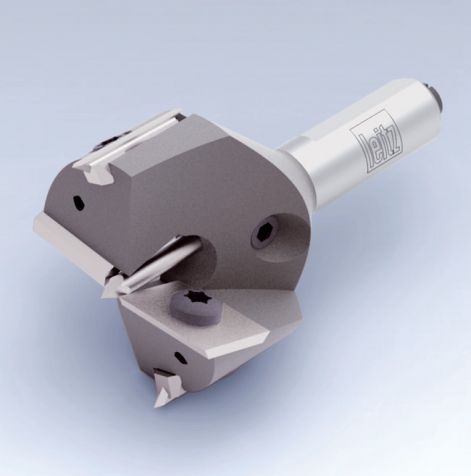

34565
Turnblade hinge boring bit
HW/D35/S10/GL54.5/Z2/RL |
D:
35
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
34565 Turnblade hinge boring bit
HW/D35/S10/GL54.5/Z2/RLD: 35 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available from stockStock: 1Request Price
RPM: n = 2800 - 7000 min-1
Explanation of abbreviations
D
Diameter
GL
Total length
L
Length
S
Shank dimension
DRI
Rotation
Stock
Stock availability
Spare knives:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
7673
Turnblade knife
HW:15.7x12x1.5 |
BEZ: Turnblade knife | ABM: HW:15.7x12x1.5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7669
Turnblade spur
HW:18x6x3.5 |
BEZ: Turnblade spur | ABM: HW:18x6x3.5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8151
Centering pin
D3x40 |
BEZ: Centering pin | ABM: D3x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
7673 Turnblade knife
HW:15.7x12x1.5BEZ: Turnblade knifeABM: HW:15.7x12x1.5Request Price -
7669 Turnblade spur
HW:18x6x3.5BEZ: Turnblade spurABM: HW:18x6x3.5Request Price -
8151 Centering pin
D3x40BEZ: Centering pinABM: D3x40Request Price
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
6068
Screw
M3.5x4 (head D7) |
BEZ: Screw | ABM: M3.5x4 (head D7) |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7062
Countersink screw
M3,5x6 |
BEZ: Countersink screw | ABM: M3,5x6 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5837
Allen screw
M6x4 |
BEZ: Allen screw | ABM: M6x4 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5457
Torx® key
Torx® 15 |
BEZ: Torx® key | ABM: Torx® 15 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5802
Allen screw
M5x10 |
BEZ: Allen screw | ABM: M5x10 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7438
Anti-twist allen screw
M5x10 |
BEZ: Anti-twist allen screw | ABM: M5x10 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9157
Length adjustment screw Torx® 20
M5x17 |
BEZ: Length adjustment screw Torx® 20 | ABM: M5x17 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
6068 Screw
M3.5x4 (head D7)BEZ: ScrewABM: M3.5x4 (head D7)Request Price -
7062 Countersink screw
M3,5x6BEZ: Countersink screwABM: M3,5x6Request Price -
5837 Allen screw
M6x4BEZ: Allen screwABM: M6x4Request Price -
5457 Torx® key
Torx® 15BEZ: Torx® keyABM: Torx® 15Request Price -
5802 Allen screw
M5x10BEZ: Allen screwABM: M5x10Request Price -
7438 Anti-twist allen screw
M5x10BEZ: Anti-twist allen screwABM: M5x10Request Price -
9157 Length adjustment screw Torx® 20
M5x17BEZ: Length adjustment screw Torx® 20ABM: M5x17Request Price
