Lexicon
Tungsten carbide
Drilling blind holes
Manual feed
Solid metal tool
Information
| Application: | For drilling hinge holes, particularly in furniture construction, with increased lifetime and high-quality edge. Design for higher feed speed in comparison to boring bits with Z 2 / V 2. |
|---|---|
| Machine: | Point-to-point drilling machines, through feed drilling machines, CNC machining centres, hinge boring machines, multi spindle units. |
| Workpiece material: | Softwood and hardwood, chipboard and fibre materials (MDF, HDF etc.), uncoated, plastic coated, veneered etc., laminated veneer lumber (plywood, multiplex plywood etc.). |
| Technical information: | Round spur geometry for increased edge quality. Solid tungsten carbide design. High wear resistant tungsten carbide grade. Tear-free edges in panels with glued plastic edgebanders when used on main spindle, boring units as well as drilling machines. |
Downloads
Product information
Tool selection
| Id |
D mm |
GL mm |
L mm |
S mm |
DRI |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37250

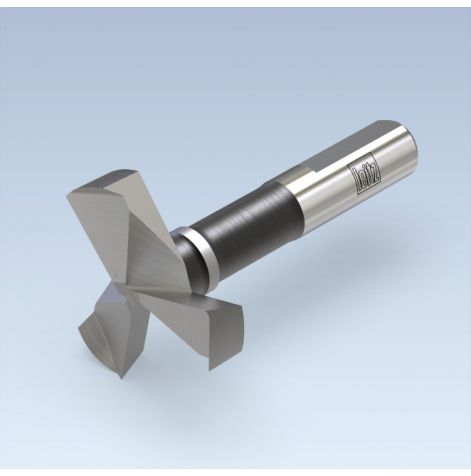

Hinge boring bit
HW/D18/S10x26/L57/LL |
D:
18
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37251
Hinge boring bit
HW/D18/S10x26/L57/RL |
D:
18
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37252
Hinge boring bit
HW/D20/S10x26/L57/LL |
D:
20
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37253
Hinge boring bit
HW/D20/S10x26/L57/RL |
D:
20
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37254
Hinge boring bit
HW/D22/S10x26/L57/LL |
D:
22
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37255
Hinge boring bit
HW/D22/S10x26/L57/RL |
D:
22
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37256
Hinge boring bit
HW/D24/S10x26/L57/LL |
D:
24
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37257
Hinge boring bit
HW/D24/S10x26/L57/RL |
D:
24
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37258
Hinge boring bit
HW/D25/S10x26/L57/LL |
D:
25
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37259
Hinge boring bit
HW/D25/S10x26/L57/RL |
D:
25
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37260
Hinge boring bit
HW/D26/S10x26/L57/LL |
D:
26
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37261
Hinge boring bit
HW/D26/S10x26/L57/RL |
D:
26
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37262
Hinge boring bit
HW/D28/S10x26/L57/LL |
D:
28
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37263
Hinge boring bit
HW/D28/S10x26/L57/RL |
D:
28
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37264
Hinge boring bit
HW/D30/S10x26/L57/LL |
D:
30
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37265
Hinge boring bit
HW/D30/S10x26/L57/RL |
D:
30
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37266
Hinge boring bit
HW/D35/S10x26/L57/LL |
D:
35
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
LH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37267
Hinge boring bit
HW/D35/S10x26/L57/RL |
D:
35
mm
|
GL:
57
mm
|
L:
54.5
mm
|
S:
10x26
mm
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37250 Hinge boring bit
HW/D18/S10x26/L57/LLD: 18 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available at short noticeStock: 2Request Price -
37251 Hinge boring bit
HW/D18/S10x26/L57/RLD: 18 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available at short noticeStock: 2Request Price -
37252 Hinge boring bit
HW/D20/S10x26/L57/LLD: 20 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available from stockStock: 1Request Price -
37253 Hinge boring bit
HW/D20/S10x26/L57/RLD: 20 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available from stockStock: 1Request Price -
37254 Hinge boring bit
HW/D22/S10x26/L57/LLD: 22 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available at short noticeStock: 2Request Price -
37255 Hinge boring bit
HW/D22/S10x26/L57/RLD: 22 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available at short noticeStock: 2Request Price -
37256 Hinge boring bit
HW/D24/S10x26/L57/LLD: 24 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available at short noticeStock: 2Request Price -
37257 Hinge boring bit
HW/D24/S10x26/L57/RLD: 24 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available at short noticeStock: 2Request Price -
37258 Hinge boring bit
HW/D25/S10x26/L57/LLD: 25 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available from stockStock: 1Request Price -
37259 Hinge boring bit
HW/D25/S10x26/L57/RLD: 25 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available from stockStock: 1Request Price -
37260 Hinge boring bit
HW/D26/S10x26/L57/LLD: 26 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available from stockStock: 1Request Price -
37261 Hinge boring bit
HW/D26/S10x26/L57/RLD: 26 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available from stockStock: 1Request Price -
37262 Hinge boring bit
HW/D28/S10x26/L57/LLD: 28 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available at short noticeStock: 2Request Price -
37263 Hinge boring bit
HW/D28/S10x26/L57/RLD: 28 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available at short noticeStock: 2Request Price -
37264 Hinge boring bit
HW/D30/S10x26/L57/LLD: 30 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available from stockStock: 1Request Price -
37265 Hinge boring bit
HW/D30/S10x26/L57/RLD: 30 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available from stockStock: 1Request Price -
37266 Hinge boring bit
HW/D35/S10x26/L57/LLD: 35 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: LHStock: available from stockStock: 1Request Price -
37267 Hinge boring bit
HW/D35/S10x26/L57/RLD: 35 mmGL: 57 mmL: 54.5 mmS: 10x26 mmDRI: RHStock: available from stockStock: 1Request Price
RPM: n = 3000 - 9000 min-1
Explanation of abbreviations
D
Diameter
GL
Total length
L
Length
S
Shank dimension
DRI
Rotation
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5802
Allen screw
M5x10 |
BEZ: Allen screw | ABM: M5x10 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7438
Anti-twist allen screw
M5x10 |
BEZ: Anti-twist allen screw | ABM: M5x10 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9157
Length adjustment screw Torx® 20
M5x17 |
BEZ: Length adjustment screw Torx® 20 | ABM: M5x17 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5802 Allen screw
M5x10BEZ: Allen screwABM: M5x10Request Price -
7438 Anti-twist allen screw
M5x10BEZ: Anti-twist allen screwABM: M5x10Request Price -
9157 Length adjustment screw Torx® 20
M5x17BEZ: Length adjustment screw Torx® 20ABM: M5x17Request Price
