Spindle with anti-twist key-way
Information

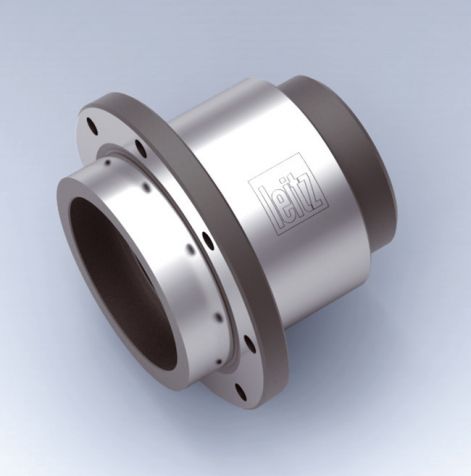

| Application: | Flanged sleeve for mounting hoggers, segment hoggers, solid hoggers and folding hoggers. |
|---|---|
| Machine: | Double-end tenoners, finger joint machines, edgebanding machines etc. |
| Technical information: | For standard spindle (with or without keyway). Case hardened steel tool body with high concentricity. Spindle fixing parts are supplied by the machine manufacturer. |
Tool selection
| Id |
Foot note |
Machine |
d mm |
BO mm |
NL mm |
L mm |
GL mm |
ND mm |
DB mm |
TK mm |
Stock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
61654
Flanged sleeve for hogger
115/80x96x40,DKN |
Foot note:
|
Machine:
Schwabedissen
|
d:
80
mm
|
BO:
40 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
82
mm
|
ND:
53
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61655
Flanged sleeve for hogger
115/80x90x35,DKN |
Foot note:
|
Machine:
Torwegge
|
d:
80
mm
|
BO:
35 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
90
mm
|
ND:
63
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61652
Flanged sleeve for hogger
115/80x95x35,KN |
Foot note:
|
Machine:
Celaschi
|
d:
80
mm
|
BO:
35 KN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
95
mm
|
ND:
65
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61660
Flanged sleeve for hogger
115/80x75x30,KN |
Foot note:
|
Machine:
Grecon, Weinig
|
d:
80
mm
|
BO:
30 KN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
75
mm
|
ND:
45
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61650
Flanged sleeve for hogger
115/80x90x35,DKN |
Foot note:
|
Machine:
Homag, IMA
|
d:
80
mm
|
BO:
35 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
90
mm
|
ND:
63
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61685
Flanged sleeve for hogger
115/80x104x35,DKN |
Foot note:
|
Machine:
Homag
|
d:
80
mm
|
BO:
35 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
104
mm
|
ND:
63
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61657
Flanged sleeve for hogger
115/80x95x40,DKN |
Foot note:
*
|
Machine:
Gabbiani
|
d:
80
mm
|
BO:
40 DKN
mm
|
NL:
17.7
mm
|
L:
17.7
mm
|
GL:
82
mm
|
ND:
52
mm
|
DB:
115
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61679
Flanged sleeve
113/80x59x40 DKN |
Foot note:
|
Machine:
Dimter, Grecon, Weinig
|
d:
80
mm
|
BO:
40 DKN
mm
|
NL:
12.7
mm
|
L:
12.7
mm
|
GL:
59
mm
|
ND:
44
mm
|
DB:
113
mm
|
TK:
100
mm
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
61654 Flanged sleeve for hogger
115/80x96x40,DKNFoot note:Machine: Schwabedissend: 80 mmBO: 40 DKN mmNL: 17.7 mmL: 17.7 mmGL: 82 mmND: 53 mmDB: 115 mmTK: 100 mmStock: available from stockStock: 1Request Price -
61655 Flanged sleeve for hogger
115/80x90x35,DKNFoot note:Machine: Torwegged: 80 mmBO: 35 DKN mmNL: 17.7 mmL: 17.7 mmGL: 90 mmND: 63 mmDB: 115 mmTK: 100 mmStock: available from stockStock: 1Request Price -
61652 Flanged sleeve for hogger
115/80x95x35,KNFoot note:Machine: Celaschid: 80 mmBO: 35 KN mmNL: 17.7 mmL: 17.7 mmGL: 95 mmND: 65 mmDB: 115 mmTK: 100 mmStock: available from stockStock: 1Request Price -
61660 Flanged sleeve for hogger
115/80x75x30,KNFoot note:Machine: Grecon, Weinigd: 80 mmBO: 30 KN mmNL: 17.7 mmL: 17.7 mmGL: 75 mmND: 45 mmDB: 115 mmTK: 100 mmStock: available from stockStock: 1Request Price -
61650 Flanged sleeve for hogger
115/80x90x35,DKNFoot note:Machine: Homag, IMAd: 80 mmBO: 35 DKN mmNL: 17.7 mmL: 17.7 mmGL: 90 mmND: 63 mmDB: 115 mmTK: 100 mmStock: available from stockStock: 1Request Price -
61685 Flanged sleeve for hogger
115/80x104x35,DKNFoot note:Machine: Homagd: 80 mmBO: 35 DKN mmNL: 17.7 mmL: 17.7 mmGL: 104 mmND: 63 mmDB: 115 mmTK: 100 mmStock: available from stockStock: 1Request Price -
61657 Flanged sleeve for hogger
115/80x95x40,DKNFoot note: *Machine: Gabbianid: 80 mmBO: 40 DKN mmNL: 17.7 mmL: 17.7 mmGL: 82 mmND: 52 mmDB: 115 mmTK: 100 mmStock: available from stockStock: 1Request Price -
61679 Flanged sleeve
113/80x59x40 DKNFoot note:Machine: Dimter, Grecon, Weinigd: 80 mmBO: 40 DKN mmNL: 12.7 mmL: 12.7 mmGL: 59 mmND: 44 mmDB: 113 mmTK: 100 mmStock: available from stockStock: 1Request Price
* = L and KLH values include 13 mm spacer thickness.
Explanation of abbreviations
Machine
Make of machine
d
Clamping diameter
BO
Bore diameter / interface
NL
Cutting length
L
Length
GL
Total length
ND
Thickness of hub
DB
Diameter of shoulder
TK
Reference diameter
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5945
Cylindrical screw with ISK
M8x18 |
BEZ: Cylindrical screw with ISK | ABM: M8x18 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5946
Cylindrical screw with ISK
M8x20 |
BEZ: Cylindrical screw with ISK | ABM: M8x20 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5945 Cylindrical screw with ISK
M8x18BEZ: Cylindrical screw with ISKABM: M8x18Request Price -
5946 Cylindrical screw with ISK
M8x20BEZ: Cylindrical screw with ISKABM: M8x20Request Price
