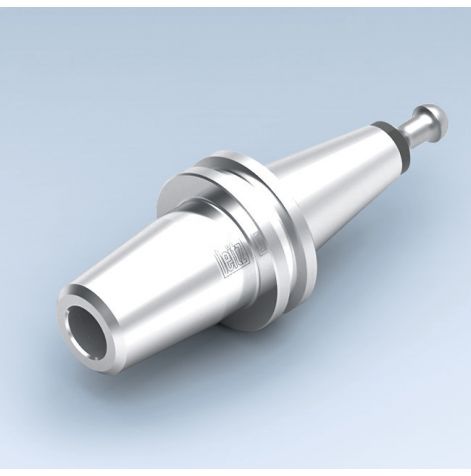

Shrink-fit clamping
Information
| Application: | High precision tool chuck for clamping shank tools by thermal shrinking. Has the highest stability and rigidity of all known shank tools clamping systems, suitable for HSC and HPC machining. |
|---|---|
| Technical information: | Tool chuck for high performance. Precision-balanced for speeds up to 36000 min-1. Short, slim design for improved chip flow extraction. For clamping tungsten carbide and steel shanks. Clamping eccentricity e ≤ 0.01 mm. Integrated length adjustment to adopt the clamping depth of the tool. |
Downloads
Product information
Tool selection
| Id |
Type |
d mm |
D mm |
DB mm |
A mm |
GL mm |
Weight kg |
Length adj. mm |
STO |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
670200
Shrink-fit chuck
d12/D34/A70/L117.8/SK30 |
Type:
A
|
d:
12
mm
|
D:
34
mm
|
DB:
50
mm
|
A:
70
mm
|
GL:
141.8
mm
|
Weight:
0.7
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
670201
Shrink-fit chuck
d16/D34/A70/L117.8/SK30 |
Type:
A
|
d:
16
mm
|
D:
34
mm
|
DB:
50
mm
|
A:
70
mm
|
GL:
141.8
mm
|
Weight:
0.7
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
670202
Shrink-fit chuck
d20/D42/A70/L117.8/SK30 |
Type:
A
|
d:
20
mm
|
D:
42
mm
|
DB:
50
mm
|
A:
70
mm
|
GL:
141.8
mm
|
Weight:
0.8
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
670210
Shrink-fit chuck
d25/D42/A80/L127.8/SK30 |
Type:
A
|
d:
25
mm
|
D:
42
mm
|
DB:
50
mm
|
A:
80
mm
|
GL:
151.8
mm
|
Weight:
1.0
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
670203
Shrink-fit chuck
d12/D34/A70/L117.8/SK30 |
Type:
B
|
d:
12
mm
|
D:
34
mm
|
DB:
50
mm
|
A:
70
mm
|
GL:
141.8
mm
|
Weight:
0.7
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
670204
Shrink-fit chuck
d16/D34/A70/L117.8/SK30 |
Type:
B
|
d:
16
mm
|
D:
34
mm
|
DB:
50
mm
|
A:
70
mm
|
GL:
141.8
mm
|
Weight:
0.7
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
670205
Shrink-fit chuck
d20/D42/A70/L117.8/SK30 |
Type:
B
|
d:
20
mm
|
D:
42
mm
|
DB:
50
mm
|
A:
70
mm
|
GL:
141.8
mm
|
Weight:
0.8
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
670211
Shrink-fit chuck
d25/D42/A80/L127.8/SK30 |
Type:
B
|
d:
25
mm
|
D:
42
mm
|
DB:
50
mm
|
A:
80
mm
|
GL:
151.8
mm
|
Weight:
1.0
kg
|
Length adj.:
7
mm
|
STO:
g6
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
670200 Shrink-fit chuck
d12/D34/A70/L117.8/SK30Type: Ad: 12 mmD: 34 mmDB: 50 mmA: 70 mmGL: 141.8 mmWeight: 0.7 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price -
670201 Shrink-fit chuck
d16/D34/A70/L117.8/SK30Type: Ad: 16 mmD: 34 mmDB: 50 mmA: 70 mmGL: 141.8 mmWeight: 0.7 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price -
670202 Shrink-fit chuck
d20/D42/A70/L117.8/SK30Type: Ad: 20 mmD: 42 mmDB: 50 mmA: 70 mmGL: 141.8 mmWeight: 0.8 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price -
670210 Shrink-fit chuck
d25/D42/A80/L127.8/SK30Type: Ad: 25 mmD: 42 mmDB: 50 mmA: 80 mmGL: 151.8 mmWeight: 1.0 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price -
670203 Shrink-fit chuck
d12/D34/A70/L117.8/SK30Type: Bd: 12 mmD: 34 mmDB: 50 mmA: 70 mmGL: 141.8 mmWeight: 0.7 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price -
670204 Shrink-fit chuck
d16/D34/A70/L117.8/SK30Type: Bd: 16 mmD: 34 mmDB: 50 mmA: 70 mmGL: 141.8 mmWeight: 0.7 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price -
670205 Shrink-fit chuck
d20/D42/A70/L117.8/SK30Type: Bd: 20 mmD: 42 mmDB: 50 mmA: 70 mmGL: 141.8 mmWeight: 0.8 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price -
670211 Shrink-fit chuck
d25/D42/A80/L127.8/SK30Type: Bd: 25 mmD: 42 mmDB: 50 mmA: 80 mmGL: 151.8 mmWeight: 1.0 kgLength adj.: 7 mmSTO: g6Stock: available at short noticeStock: 2Request Price
Explanation of abbreviations
Type
Type
d
Clamping diameter
D
Diameter
DB
Diameter of shoulder
A
Dimension A
GL
Total length
Weight
Weight
Length adj.
Length adjustment
STO
Shank tolerance
Stock
Stock availability
