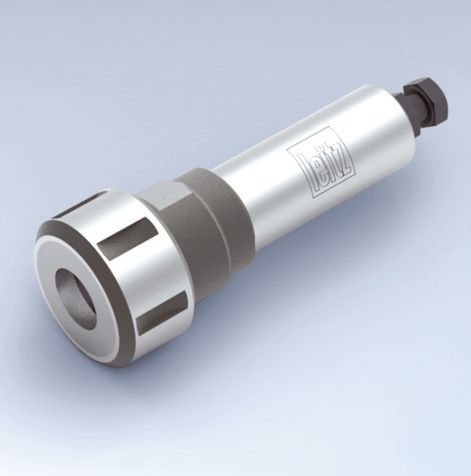

| Application: | Precision tool chuck with collet for clamping shank tools with cylindrical shank and shank diameters up to dmax = 16 mm. |
|---|---|
| Technical information: | Exact concentricity through hardened, ground and double slotted collets. Easy handling as loosening the ball bearing collet nut automatically opens the collet. Suitable for right and left hand rotation because of ball bearing collet nut. Ball bearing collet nut for increased clamping forces and improved concentricity compared to monobloc design. |
Tool selection
| Id |
d mm |
D mm |
A mm |
GL mm |
S mm |
Weight kg |
Type |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
671001
Precision chuck
d6-12,7/D35/S25x60 |
d:
6
mm
|
D:
35
mm
|
A:
mm
|
GL:
77
mm
|
S:
25x50
mm
|
Weight:
0.6
kg
|
Type:
1
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37493
High precision clamping sleeve
A=55/MK2/L115 |
d:
6
mm
|
D:
43
mm
|
A:
55
mm
|
GL:
115
mm
|
S:
MK II / M30
mm
|
Weight:
0.8
kg
|
Type:
2
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37494
High precision clamping sleeve
/S25X60/L108 |
d:
6
mm
|
D:
43
mm
|
A:
mm
|
GL:
108
mm
|
S:
25x60
mm
|
Weight:
0.8
kg
|
Type:
2
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
671001 Precision chuck
d6-12,7/D35/S25x60d: 6 mmD: 35 mmA: mmGL: 77 mmS: 25x50 mmWeight: 0.6 kgType: 1Stock: available from stockStock: 1Request Price -
37493 High precision clamping sleeve
A=55/MK2/L115d: 6 mmD: 43 mmA: 55 mmGL: 115 mmS: MK II / M30 mmWeight: 0.8 kgType: 2Stock: available from stockStock: 1Request Price -
37494 High precision clamping sleeve
/S25X60/L108d: 6 mmD: 43 mmA: mmGL: 108 mmS: 25x60 mmWeight: 0.8 kgType: 2Stock: available from stockStock: 1Request Price
Sales unit consists of clamping chuck, collet nut and key, without collet.
Explanation of abbreviations
d
Clamping diameter
D
Diameter
A
Dimension A
GL
Total length
S
Shank dimension
Weight
Weight
Type
Type
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
679013
Collet (2°52')
6x34 |
BEZ: Collet (2°52') | ABM: 6x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679005
Collet (2°52')
6x40 |
BEZ: Collet (2°52') | ABM: 6x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679015
Collet (2°52')
7x34 |
BEZ: Collet (2°52') | ABM: 7x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679016
Collet (2°52')
8x34 |
BEZ: Collet (2°52') | ABM: 8x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679032
Collet (2°52')
8x40 |
BEZ: Collet (2°52') | ABM: 8x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679017
Collet (2°52')
9x34 |
BEZ: Collet (2°52') | ABM: 9x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679033
Collet (2°52')
9x40 |
BEZ: Collet (2°52') | ABM: 9x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679034
Collet (2°52')
9,5x40 |
BEZ: Collet (2°52') | ABM: 9,5x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679019
Collet (2°52')
10x34 |
BEZ: Collet (2°52') | ABM: 10x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679006
Collet (2°52')
10x40 |
BEZ: Collet (2°52') | ABM: 10x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679035
Collet (2°52')
11x40 |
BEZ: Collet (2°52') | ABM: 11x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679020
Collet (2°52')
12x34 |
BEZ: Collet (2°52') | ABM: 12x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679036
Collet (2°52')
12x40 |
BEZ: Collet (2°52') | ABM: 12x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679007
Collet (2°52')
13x40 |
BEZ: Collet (2°52') | ABM: 13x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679037
Collet (2°52')
14x40 |
BEZ: Collet (2°52') | ABM: 14x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679008
Collet (2°52')
16x40 |
BEZ: Collet (2°52') | ABM: 16x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679014
Collet (2°52')
6,35x34 |
BEZ: Collet (2°52') | ABM: 6,35x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679009
Collet (2°52')
6,35x40 |
BEZ: Collet (2°52') | ABM: 6,35x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679018
Collet (2°52')
9,53x34 |
BEZ: Collet (2°52') | ABM: 9,53x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679010
Collet (2°52')
9,53x40 |
BEZ: Collet (2°52') | ABM: 9,53x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679021
Collet (2°52')
12,7x34 |
BEZ: Collet (2°52') | ABM: 12,7x34 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679011
Collet (2°52')
12,7x40 |
BEZ: Collet (2°52') | ABM: 12,7x40 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5498
Sickle spanner
34/36 DIN 1810 |
BEZ: Sickle spanner | ABM: 34/36 DIN 1810 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5469
Sickle spanner
40/42 DIN 1810 A |
BEZ: Sickle spanner | ABM: 40/42 DIN 1810 A |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6653
Collet chuck nut
M27x1.5 |
BEZ: Collet chuck nut | ABM: M27x1.5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5685
Collet chuck nut with ball bearing
M33x1.5 |
BEZ: Collet chuck nut with ball bearing | ABM: M33x1.5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
679013 Collet (2°52')
6x34BEZ: Collet (2°52')ABM: 6x34Request Price -
679005 Collet (2°52')
6x40BEZ: Collet (2°52')ABM: 6x40Request Price -
679015 Collet (2°52')
7x34BEZ: Collet (2°52')ABM: 7x34Request Price -
679016 Collet (2°52')
8x34BEZ: Collet (2°52')ABM: 8x34Request Price -
679032 Collet (2°52')
8x40BEZ: Collet (2°52')ABM: 8x40Request Price -
679017 Collet (2°52')
9x34BEZ: Collet (2°52')ABM: 9x34Request Price -
679033 Collet (2°52')
9x40BEZ: Collet (2°52')ABM: 9x40Request Price -
679034 Collet (2°52')
9,5x40BEZ: Collet (2°52')ABM: 9,5x40Request Price -
679019 Collet (2°52')
10x34BEZ: Collet (2°52')ABM: 10x34Request Price -
679006 Collet (2°52')
10x40BEZ: Collet (2°52')ABM: 10x40Request Price -
679035 Collet (2°52')
11x40BEZ: Collet (2°52')ABM: 11x40Request Price -
679020 Collet (2°52')
12x34BEZ: Collet (2°52')ABM: 12x34Request Price -
679036 Collet (2°52')
12x40BEZ: Collet (2°52')ABM: 12x40Request Price -
679007 Collet (2°52')
13x40BEZ: Collet (2°52')ABM: 13x40Request Price -
679037 Collet (2°52')
14x40BEZ: Collet (2°52')ABM: 14x40Request Price -
679008 Collet (2°52')
16x40BEZ: Collet (2°52')ABM: 16x40Request Price -
679014 Collet (2°52')
6,35x34BEZ: Collet (2°52')ABM: 6,35x34Request Price -
679009 Collet (2°52')
6,35x40BEZ: Collet (2°52')ABM: 6,35x40Request Price -
679018 Collet (2°52')
9,53x34BEZ: Collet (2°52')ABM: 9,53x34Request Price -
679010 Collet (2°52')
9,53x40BEZ: Collet (2°52')ABM: 9,53x40Request Price -
679021 Collet (2°52')
12,7x34BEZ: Collet (2°52')ABM: 12,7x34Request Price -
679011 Collet (2°52')
12,7x40BEZ: Collet (2°52')ABM: 12,7x40Request Price -
5498 Sickle spanner
34/36 DIN 1810BEZ: Sickle spannerABM: 34/36 DIN 1810Request Price -
5469 Sickle spanner
40/42 DIN 1810 ABEZ: Sickle spannerABM: 40/42 DIN 1810 ARequest Price -
6653 Collet chuck nut
M27x1.5BEZ: Collet chuck nutABM: M27x1.5Request Price -
5685 Collet chuck nut with ball bearing
M33x1.5BEZ: Collet chuck nut with ball bearingABM: M33x1.5Request Price
