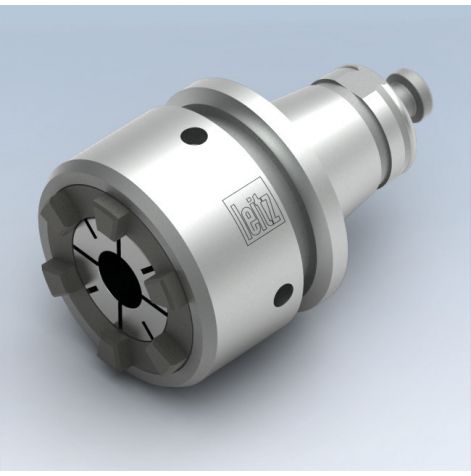

| Application: | Precision tool chuck with collet for clamping shank tools with cylindrical shank and shank diameters up to dmax = 16 mm (5/8"). |
|---|---|
| Technical information: | Steep taper design for Flex 5+ aggregates (Homag Group) and 5-motion-Plus aggregate (Felder Format-4). Exact concentric running through hardened, ground and double slotted collets. Easy handling through automatic opening of the collet when opening the collet nut. Tool adaptor and collet nut fine balanced. Maximum tool protrusion of the chuck = 50 mm. A collet with clamping diameter 10 mm is included. |
Tool selection
| Id |
Machine |
d mm |
D mm |
DB mm |
A mm |
GL mm |
Weight kg |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
672002
Collet chuck with steep taper
3-16/D40/A30/GL65 |
Machine:
Felder Format-4, Homag Group
|
d:
3
mm
|
D:
40
mm
|
DB:
40
mm
|
A:
30
mm
|
GL:
65
mm
|
Weight:
0.3
kg
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
672002 Collet chuck with steep taper
3-16/D40/A30/GL65Machine: Felder Format-4, Homag Groupd: 3 mmD: 40 mmDB: 40 mmA: 30 mmGL: 65 mmWeight: 0.3 kgStock: available from stockStock: 1Request Price
Explanation of abbreviations
Machine
Make of machine
d
Clamping diameter
D
Diameter
DB
Diameter of shoulder
A
Dimension A
GL
Total length
Weight
Weight
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37979
Collet (8°)
6x34 clamping range up to 16 |
BEZ: Collet (8°) | ABM: 6x34 clamping range up to 16 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37980
Collet (8°)
8x34 clamping range up to 16 |
BEZ: Collet (8°) | ABM: 8x34 clamping range up to 16 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37981
Collet (8°)
10x34 clamping range up to 16 |
BEZ: Collet (8°) | ABM: 10x34 clamping range up to 16 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37982
Collet (8°)
12x34 clamping range up to 16 |
BEZ: Collet (8°) | ABM: 12x34 clamping range up to 16 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37983
Collet (8°)
14x34 clamping range up to 16 |
BEZ: Collet (8°) | ABM: 14x34 clamping range up to 16 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37984
Collet (8°)
16x34 clamping range up to 16 |
BEZ: Collet (8°) | ABM: 16x34 clamping range up to 16 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679027
Collet (8°)
6.35x34 Spannbereich bis 16 mm |
BEZ: Collet (8°) | ABM: 6.35x34 Spannbereich bis 16 mm |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679028
Collet (8°)
9.53x34 Spannbereich bis 16 mm |
BEZ: Collet (8°) | ABM: 9.53x34 Spannbereich bis 16 mm |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679029
Collet (8°)
12.7x34 Spannbereich bis 16 mm |
BEZ: Collet (8°) | ABM: 12.7x34 Spannbereich bis 16 mm |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679030
Collet (8°)
15.88x34 Spannbereich bis 16 mm |
BEZ: Collet (8°) | ABM: 15.88x34 Spannbereich bis 16 mm |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
117519
Clamping key
E25AX/ER25 |
BEZ: Clamping key | ABM: E25AX/ER25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
116501
Collet chuck nut
ERAX25 |
BEZ: Collet chuck nut | ABM: ERAX25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37979 Collet (8°)
6x34 clamping range up to 16BEZ: Collet (8°)ABM: 6x34 clamping range up to 16Request Price -
37980 Collet (8°)
8x34 clamping range up to 16BEZ: Collet (8°)ABM: 8x34 clamping range up to 16Request Price -
37981 Collet (8°)
10x34 clamping range up to 16BEZ: Collet (8°)ABM: 10x34 clamping range up to 16Request Price -
37982 Collet (8°)
12x34 clamping range up to 16BEZ: Collet (8°)ABM: 12x34 clamping range up to 16Request Price -
37983 Collet (8°)
14x34 clamping range up to 16BEZ: Collet (8°)ABM: 14x34 clamping range up to 16Request Price -
37984 Collet (8°)
16x34 clamping range up to 16BEZ: Collet (8°)ABM: 16x34 clamping range up to 16Request Price -
679027 Collet (8°)
6.35x34 Spannbereich bis 16 mmBEZ: Collet (8°)ABM: 6.35x34 Spannbereich bis 16 mmRequest Price -
679028 Collet (8°)
9.53x34 Spannbereich bis 16 mmBEZ: Collet (8°)ABM: 9.53x34 Spannbereich bis 16 mmRequest Price -
679029 Collet (8°)
12.7x34 Spannbereich bis 16 mmBEZ: Collet (8°)ABM: 12.7x34 Spannbereich bis 16 mmRequest Price -
679030 Collet (8°)
15.88x34 Spannbereich bis 16 mmBEZ: Collet (8°)ABM: 15.88x34 Spannbereich bis 16 mmRequest Price -
117519 Clamping key
E25AX/ER25BEZ: Clamping keyABM: E25AX/ER25Request Price -
116501 Collet chuck nut
ERAX25BEZ: Collet chuck nutABM: ERAX25Request Price
