| Application: | Arbor for single tools with bore or tool sets with bore. |
|---|---|
| Technical information: | Cylindrical shank design. Short design for grooving cutter and sawblades up to widths NB = 10 mm. Long design for one part or multi part tools/tool sets. Safety device against tool twisting by screw or pin. Cutter arbors are fine balanced. If conical spring washers with safety device against twisting are used, slots are required in the cutter arbor. |
Tool selection
| Id |
d mm |
l mm |
NL mm |
D mm |
GL mm |
TK mm |
S mm |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
42982

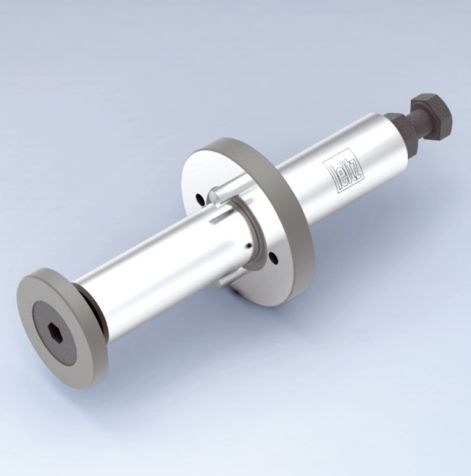

Long cutter arbor, with shank
S20x50/d20/l25/L83 |
d:
20
mm
|
l:
25
mm
|
NL:
29
mm
|
D:
50
mm
|
GL:
92
mm
|
TK:
32
mm
|
S:
20x50
mm
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42983
Long cutter arbor, with shank
S20x50/d20/l40/L98 |
d:
20
mm
|
l:
40
mm
|
NL:
44
mm
|
D:
50
mm
|
GL:
107
mm
|
TK:
32
mm
|
S:
20x50
mm
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42984
Long cutter arbor, with shank
S20x50/d20/l55/L113 |
d:
20
mm
|
l:
55
mm
|
NL:
59
mm
|
D:
50
mm
|
GL:
122
mm
|
TK:
32
mm
|
S:
20x50
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41124
Long cutter arbor, with shank
S25x60/d20/l40/L107 |
d:
20
mm
|
l:
40
mm
|
NL:
44
mm
|
D:
50
mm
|
GL:
116
mm
|
TK:
32
mm
|
S:
25x60
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41125
Long cutter arbor, with shank
S25x60/d20/l55/L122 |
d:
20
mm
|
l:
55
mm
|
NL:
59
mm
|
D:
50
mm
|
GL:
131
mm
|
TK:
32
mm
|
S:
25x60
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41126
Long cutter arbor, with shank
S25x60/d20/l70/L137 |
d:
20
mm
|
l:
70
mm
|
NL:
74
mm
|
D:
50
mm
|
GL:
146
mm
|
TK:
32
mm
|
S:
25x60
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42985
Long cutter arbor, with shank
S20x50/d30/l25/L83 |
d:
30
mm
|
l:
25
mm
|
NL:
30
mm
|
D:
59
mm
|
GL:
95
mm
|
TK:
48
mm
|
S:
20x50
mm
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42986
Long cutter arbor, with shank
S20x50/d30/l40/L98 |
d:
30
mm
|
l:
40
mm
|
NL:
45
mm
|
D:
59
mm
|
GL:
110
mm
|
TK:
48
mm
|
S:
20x50
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41127
Long cutter arbor, with shank
S25x60/d30/l25/L93 |
d:
30
mm
|
l:
25
mm
|
NL:
30
mm
|
D:
59
mm
|
GL:
105
mm
|
TK:
48
mm
|
S:
25x60
mm
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41128
Long cutter arbor, with shank
S25x60/d30/l40/L108 |
d:
30
mm
|
l:
40
mm
|
NL:
45
mm
|
D:
59
mm
|
GL:
120
mm
|
TK:
48
mm
|
S:
25x60
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
42982 Long cutter arbor, with shank
S20x50/d20/l25/L83d: 20 mml: 25 mmNL: 29 mmD: 50 mmGL: 92 mmTK: 32 mmS: 20x50 mmStock: available at short noticeStock: 2Request Price -
42983 Long cutter arbor, with shank
S20x50/d20/l40/L98d: 20 mml: 40 mmNL: 44 mmD: 50 mmGL: 107 mmTK: 32 mmS: 20x50 mmStock: available at short noticeStock: 2Request Price -
42984 Long cutter arbor, with shank
S20x50/d20/l55/L113d: 20 mml: 55 mmNL: 59 mmD: 50 mmGL: 122 mmTK: 32 mmS: 20x50 mmStock: available from stockStock: 1Request Price -
41124 Long cutter arbor, with shank
S25x60/d20/l40/L107d: 20 mml: 40 mmNL: 44 mmD: 50 mmGL: 116 mmTK: 32 mmS: 25x60 mmStock: available from stockStock: 1Request Price -
41125 Long cutter arbor, with shank
S25x60/d20/l55/L122d: 20 mml: 55 mmNL: 59 mmD: 50 mmGL: 131 mmTK: 32 mmS: 25x60 mmStock: available from stockStock: 1Request Price -
41126 Long cutter arbor, with shank
S25x60/d20/l70/L137d: 20 mml: 70 mmNL: 74 mmD: 50 mmGL: 146 mmTK: 32 mmS: 25x60 mmStock: available from stockStock: 1Request Price -
42985 Long cutter arbor, with shank
S20x50/d30/l25/L83d: 30 mml: 25 mmNL: 30 mmD: 59 mmGL: 95 mmTK: 48 mmS: 20x50 mmStock: available at short noticeStock: 2Request Price -
42986 Long cutter arbor, with shank
S20x50/d30/l40/L98d: 30 mml: 40 mmNL: 45 mmD: 59 mmGL: 110 mmTK: 48 mmS: 20x50 mmStock: available from stockStock: 1Request Price -
41127 Long cutter arbor, with shank
S25x60/d30/l25/L93d: 30 mml: 25 mmNL: 30 mmD: 59 mmGL: 105 mmTK: 48 mmS: 25x60 mmStock: available at short noticeStock: 2Request Price -
41128 Long cutter arbor, with shank
S25x60/d30/l40/L108d: 30 mml: 40 mmNL: 45 mmD: 59 mmGL: 120 mmTK: 48 mmS: 25x60 mmStock: available from stockStock: 1Request Price
Sales unit consisting of arbor, clamping screw and conical spring washer (flat design), without spacers.
Explanation of abbreviations
d
Clamping diameter
l
Clamping length
NL
Cutting length
D
Diameter
GL
Total length
TK
Reference diameter
S
Shank dimension
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
6768
Washer with safety device against twisting, M10
20/35x13x10,5 |
BEZ: Washer with safety device against twisting, M10 | ABM: 20/35x13x10,5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6769
Washer with safety device against twisting, M16
30/45x15x16,5 |
BEZ: Washer with safety device against twisting, M16 | ABM: 30/45x15x16,5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
6768 Washer with safety device against twisting, M10
20/35x13x10,5BEZ: Washer with safety device against twisting, M10ABM: 20/35x13x10,5Request Price -
6769 Washer with safety device against twisting, M16
30/45x15x16,5BEZ: Washer with safety device against twisting, M16ABM: 30/45x15x16,5Request Price
Suitable spacers, see section Knives and Spare Parts.
