Lexicon
Tungsten carbide
Drilling blind holes
Drilling through holes
Mechanical feed
Solid metal tool
Information
| Application: | For break-out-free blind and through holes in HPL. |
|---|---|
| Machine: | Point-to-point drilling machines, through feed drilling machines, CNC machining centres, hinge boring machines, multi spindle units, column drilling machines. |
| Workpiece material: | Laminated materials (HPL-compact laminate, Trespa). |
| Technical information: | Special cutting edge geometry. Polished gullet area. Multiple times resharpenable. |
Tool selection
| Id |
D mm |
GL mm |
NL mm |
S mm |
QAL |
DRI |
Stock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
230610

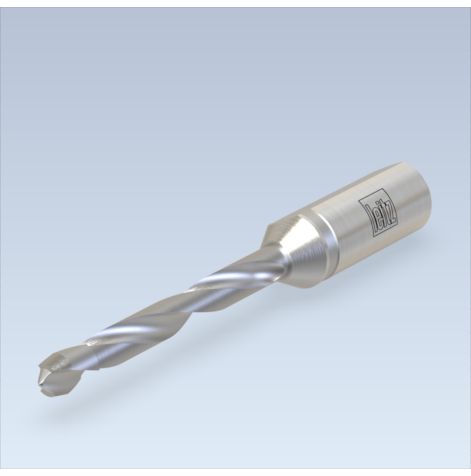

Through-hole drill Excellent
HW/D3/NL16/S10x36/GL57.5/RL |
D:
3
mm
|
GL:
57.5
mm
|
NL:
16
mm
|
S:
10x36
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230611
Through-hole drill Excellent
HW/D3.6/NL16/S10x36/GL57.5/RL |
D:
3.6
mm
|
GL:
57.5
mm
|
NL:
16
mm
|
S:
10x36
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230612
Through-hole drill Excellent
HW/D5/NL25/S10x25/GL57.5/RL |
D:
5
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230613
Through-hole drill Excellent
HW/D5.1/NL25/S10x25/GL57.5/RL |
D:
5.1
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230614
Through-hole drill Excellent
HW/D5.6/NL25/S10x25/GL57.5/RL |
D:
5.6
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230615
Through-hole drill Excellent
HW/D6/NL25/S10x25/GL57.5/RL |
D:
6
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230616
Through-hole drill Excellent
HW/D7/NL25/S10x25/GL57.5/RL |
D:
7
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230617
Through-hole drill Excellent
HW/D8/NL25/S10x25/GL57.5/RL |
D:
8
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230618
Through-hole drill Excellent
HW/D8.5/NL25/S10x25/GL57.5/RL |
D:
8.5
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230619
Through-hole drill Excellent
HW/D9.3/NL25/S10x25/GL57.5/RL |
D:
9.3
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
230620
Through-hole drill Excellent
HW/D10/NL25/S10x25/GL57.5/RL |
D:
10
mm
|
GL:
57.5
mm
|
NL:
25
mm
|
S:
10x25
mm
|
QAL:
HW solid
|
DRI:
RH
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
230610 Through-hole drill Excellent
HW/D3/NL16/S10x36/GL57.5/RLD: 3 mmGL: 57.5 mmNL: 16 mmS: 10x36 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230611 Through-hole drill Excellent
HW/D3.6/NL16/S10x36/GL57.5/RLD: 3.6 mmGL: 57.5 mmNL: 16 mmS: 10x36 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230612 Through-hole drill Excellent
HW/D5/NL25/S10x25/GL57.5/RLD: 5 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230613 Through-hole drill Excellent
HW/D5.1/NL25/S10x25/GL57.5/RLD: 5.1 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230614 Through-hole drill Excellent
HW/D5.6/NL25/S10x25/GL57.5/RLD: 5.6 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230615 Through-hole drill Excellent
HW/D6/NL25/S10x25/GL57.5/RLD: 6 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230616 Through-hole drill Excellent
HW/D7/NL25/S10x25/GL57.5/RLD: 7 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230617 Through-hole drill Excellent
HW/D8/NL25/S10x25/GL57.5/RLD: 8 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230618 Through-hole drill Excellent
HW/D8.5/NL25/S10x25/GL57.5/RLD: 8.5 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230619 Through-hole drill Excellent
HW/D9.3/NL25/S10x25/GL57.5/RLD: 9.3 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price -
230620 Through-hole drill Excellent
HW/D10/NL25/S10x25/GL57.5/RLD: 10 mmGL: 57.5 mmNL: 25 mmS: 10x25 mmQAL: HW solidDRI: RHStock: available from stockStock: 1Request Price
Cutting value parameters, standard values:
Ø 3 mm: n = 3 500 min-1; vf = 0,8 m/min
Ø 5 mm: n = 3 500 min-1; vf = 1,0 m/min
from Ø 6 mm: n = 3 500 min-1; vf = 1,5 m/min
vc = 0,7-1,6 m/s
fz = 0,15-0,3 mm
Explanation of abbreviations
D
Diameter
GL
Total length
NL
Cutting length
S
Shank dimension
QAL
Cutting material
DRI
Rotation
Stock
Stock availability
