Spindle without twist protection
Hydro clamping system - open
Hydro-Duo (bi-directional) clamping
Information
| Application: | Clamping sleeve for centric, play-free clamping of tools and cutterheads. |
|---|---|
| Machine: | Machines with high precision spindles e.g. moulders etc. |
| Technical information: | Hydro-Duo open clamping system, activation of hydro clamping by a grease gun. Suitable for right and left hand rotation. |
Tool selection
| Id |
d mm |
BO mm |
NL mm |
L mm |
GL mm |
ND mm |
DB mm |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
30503

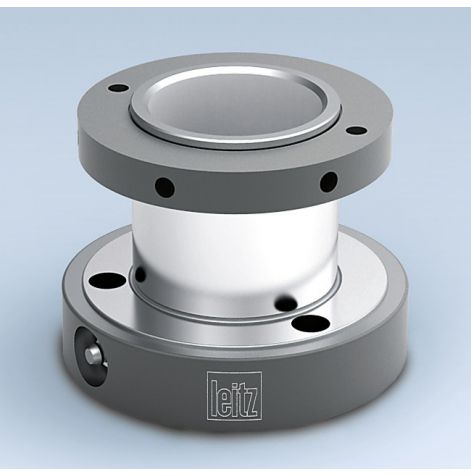

Hydro-Duo clamping element
102x60/40x100,SPH60,RL |
d:
60
mm
|
BO:
40
mm
|
NL:
60
mm
|
L:
75
mm
|
GL:
100
mm
|
ND:
100
mm
|
DB:
102
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30505
Hydro-Duo clamping element
102x60/45x100,SPH60,RL |
d:
60
mm
|
BO:
45
mm
|
NL:
60
mm
|
L:
75
mm
|
GL:
100
mm
|
ND:
100
mm
|
DB:
102
mm
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30507
Hydro-Duo clamping element
102x60/50x100,SPH60,RL |
d:
60
mm
|
BO:
50
mm
|
NL:
60
mm
|
L:
75
mm
|
GL:
100
mm
|
ND:
100
mm
|
DB:
102
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30515
Hydro-Duo clamping element
102x60/50x80,SPH40,RL |
d:
60
mm
|
BO:
50
mm
|
NL:
40
mm
|
L:
55
mm
|
GL:
80
mm
|
ND:
80
mm
|
DB:
102
mm
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
30503 Hydro-Duo clamping element
102x60/40x100,SPH60,RLd: 60 mmBO: 40 mmNL: 60 mmL: 75 mmGL: 100 mmND: 100 mmDB: 102 mmStock: available from stockStock: 1Request Price -
30505 Hydro-Duo clamping element
102x60/45x100,SPH60,RLd: 60 mmBO: 45 mmNL: 60 mmL: 75 mmGL: 100 mmND: 100 mmDB: 102 mmStock:Stock:Request Price -
30507 Hydro-Duo clamping element
102x60/50x100,SPH60,RLd: 60 mmBO: 50 mmNL: 60 mmL: 75 mmGL: 100 mmND: 100 mmDB: 102 mmStock: available from stockStock: 1Request Price -
30515 Hydro-Duo clamping element
102x60/50x80,SPH40,RLd: 60 mmBO: 50 mmNL: 40 mmL: 55 mmGL: 80 mmND: 80 mmDB: 102 mmStock: available from stockStock: 1Request Price
Explanation of abbreviations
d
Clamping diameter
BO
Bore diameter / interface
NL
Cutting length
L
Length
GL
Total length
ND
Thickness of hub
DB
Diameter of shoulder
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5462
Sickle spanner adjustable
D90/155; L290; DIN1816; tenon 6 |
BEZ: Sickle spanner adjustable | ABM: D90/155; L290; DIN1816; tenon 6 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8239

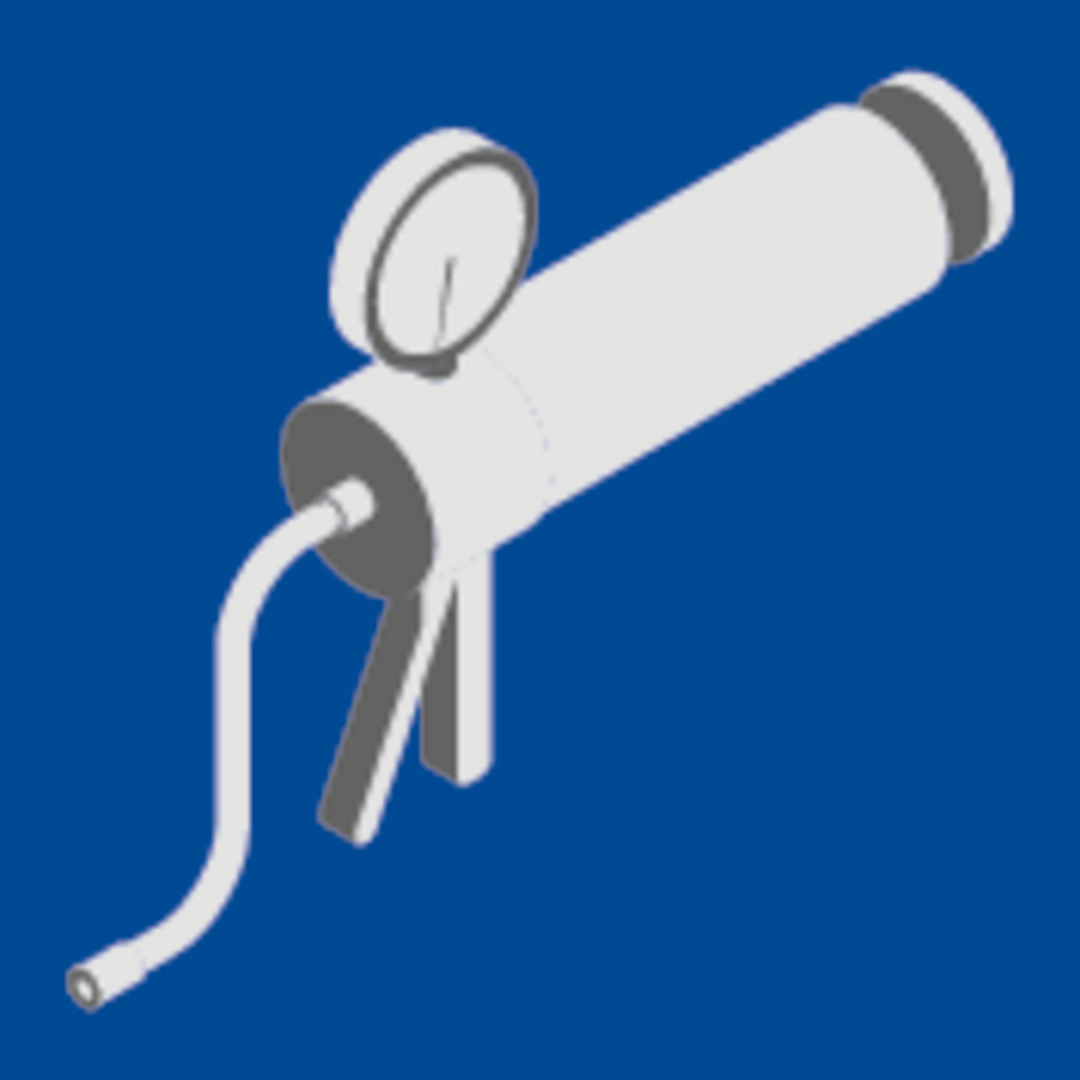

Grease gun
|
BEZ: Grease gun | ABM: |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7934
Grease cartridge
for Hydro sleeve |
BEZ: Grease cartridge | ABM: for Hydro sleeve |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7935
Grease nipple
M10x1 |
BEZ: Grease nipple | ABM: M10x1 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5462 Sickle spanner adjustable
D90/155; L290; DIN1816; tenon 6BEZ: Sickle spanner adjustableABM: D90/155; L290; DIN1816; tenon 6Request Price -
8239 Grease gun
BEZ: Grease gunABM:Request Price -
7934 Grease cartridge
for Hydro sleeveBEZ: Grease cartridgeABM: for Hydro sleeveRequest Price -
7935 Grease nipple
M10x1BEZ: Grease nippleABM: M10x1Request Price
