Lexicon
Tungsten carbide
Planing
Mechanical feed
Light alloy body
Mechanical knife clamping, reversible
Information
| Application: | Pre-planing, surfacing and jointing all types of wood with large chip removal. Also suitable for finish planing if quality demands are less important or in combination with subsequent sanding. |
|---|---|
| Machine: | Four-sided moulders. |
| Workpiece material: | Softwood and hardwood. |

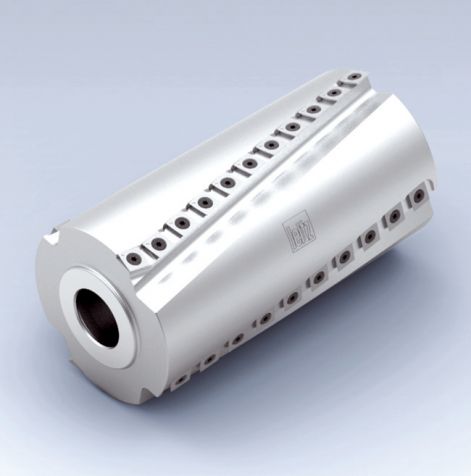

| Technical information: | Pre-planing cutterhead with 4 edge HW turnblade knives. Low noise and energy efficient due to spiral, segmented edge arrangement. Smooth finish by radiused cutting edges. Aluminium tool body. Optional with steel reference cutterhead for machines with fence. |
Downloads
Product information
Tool selection
| Id |
D mm |
SB mm |
ND mm |
BO mm |
Z |
AM PCS |
nmax min-1 |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
30423
Planerhead HeliPlan
HW:125x130x40,Z2/2 |
D:
125
mm
|
SB:
130
mm
|
ND:
136
mm
|
BO:
40
mm
|
Z:
2/2
|
AM:
22
PCS
|
nmax:
12000
min-1
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30467
Planerhead HeliPlan
HW:125x166x40,Z2/2 |
D:
125
mm
|
SB:
166
mm
|
ND:
172
mm
|
BO:
40
mm
|
Z:
2/2
|
AM:
28
PCS
|
nmax:
12000
min-1
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30452
Planerhead HeliPlan
HW:125x210/216x40,Z2/2 |
D:
125
mm
|
SB:
210
mm
|
ND:
216
mm
|
BO:
40
mm
|
Z:
2/2
|
AM:
36
PCS
|
nmax:
12000
min-1
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30466
Planerhead HeliPlan
HW:125x236x40,Z2/2 |
D:
125
mm
|
SB:
236
mm
|
ND:
242
mm
|
BO:
40
mm
|
Z:
2/2
|
AM:
40
PCS
|
nmax:
12000
min-1
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30470
Planerhead HeliPlan
HW:125x256x40,Z2/2 |
D:
125
mm
|
SB:
256
mm
|
ND:
262
mm
|
BO:
40
mm
|
Z:
2/2
|
AM:
44
PCS
|
nmax:
12000
min-1
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30468
Planerhead HeliPlan
HW:140x166x50,Z2/2 |
D:
140
mm
|
SB:
166
mm
|
ND:
172
mm
|
BO:
50
mm
|
Z:
2/2
|
AM:
28
PCS
|
nmax:
12000
min-1
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30469
Planerhead HeliPlan
HW:140x236x50,Z2/2 |
D:
140
mm
|
SB:
236
mm
|
ND:
242
mm
|
BO:
50
mm
|
Z:
2/2
|
AM:
40
PCS
|
nmax:
12000
min-1
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
30423 Planerhead HeliPlan
HW:125x130x40,Z2/2D: 125 mmSB: 130 mmND: 136 mmBO: 40 mmZ: 2/2AM: 22 PCSnmax: 12000 min-1Stock: available from stockStock: 1Request Price -
30467 Planerhead HeliPlan
HW:125x166x40,Z2/2D: 125 mmSB: 166 mmND: 172 mmBO: 40 mmZ: 2/2AM: 28 PCSnmax: 12000 min-1Stock: available from stockStock: 1Request Price -
30452 Planerhead HeliPlan
HW:125x210/216x40,Z2/2D: 125 mmSB: 210 mmND: 216 mmBO: 40 mmZ: 2/2AM: 36 PCSnmax: 12000 min-1Stock:Stock:Request Price -
30466 Planerhead HeliPlan
HW:125x236x40,Z2/2D: 125 mmSB: 236 mmND: 242 mmBO: 40 mmZ: 2/2AM: 40 PCSnmax: 12000 min-1Stock: available from stockStock: 1Request Price -
30470 Planerhead HeliPlan
HW:125x256x40,Z2/2D: 125 mmSB: 256 mmND: 262 mmBO: 40 mmZ: 2/2AM: 44 PCSnmax: 12000 min-1Stock: available from stockStock: 1Request Price -
30468 Planerhead HeliPlan
HW:140x166x50,Z2/2D: 140 mmSB: 166 mmND: 172 mmBO: 50 mmZ: 2/2AM: 28 PCSnmax: 12000 min-1Stock:Stock:Request Price -
30469 Planerhead HeliPlan
HW:140x236x50,Z2/2D: 140 mmSB: 236 mmND: 242 mmBO: 50 mmZ: 2/2AM: 40 PCSnmax: 12000 min-1Stock:Stock:Request Price
Design with HW cutting edges.
Further dimensions and inch dimensions available on request.
Suitable reference cutterheads on page 11.
Explanation of abbreviations
D
Diameter
SB
Cutting width
ND
Thickness of hub
BO
Bore diameter / interface
Z
Number of teeth
AM
Number of knives
nmax
Maximum RPM
Stock
Stock availability
Spare knives:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
9535
Turnblade knife
HW:15x15x2.5 |
BEZ: Turnblade knife | ABM: HW:15x15x2.5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
602901
Turnblade knife
TDC:15x15x2,5 |
BEZ: Turnblade knife | ABM: TDC:15x15x2,5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
9535 Turnblade knife
HW:15x15x2.5BEZ: Turnblade knifeABM: HW:15x15x2.5Request Price -
602901 Turnblade knife
TDC:15x15x2,5BEZ: Turnblade knifeABM: TDC:15x15x2,5Request Price
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
7394
Countersink screw, Torx® 20
M5x14.2-8.8 |
BEZ: Countersink screw, Torx® 20 | ABM: M5x14.2-8.8 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6091
Torx® key
Torx® 20 |
BEZ: Torx® key | ABM: Torx® 20 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
7394 Countersink screw, Torx® 20
M5x14.2-8.8BEZ: Countersink screw, Torx® 20ABM: M5x14.2-8.8Request Price -
6091 Torx® key
Torx® 20BEZ: Torx® keyABM: Torx® 20Request Price
