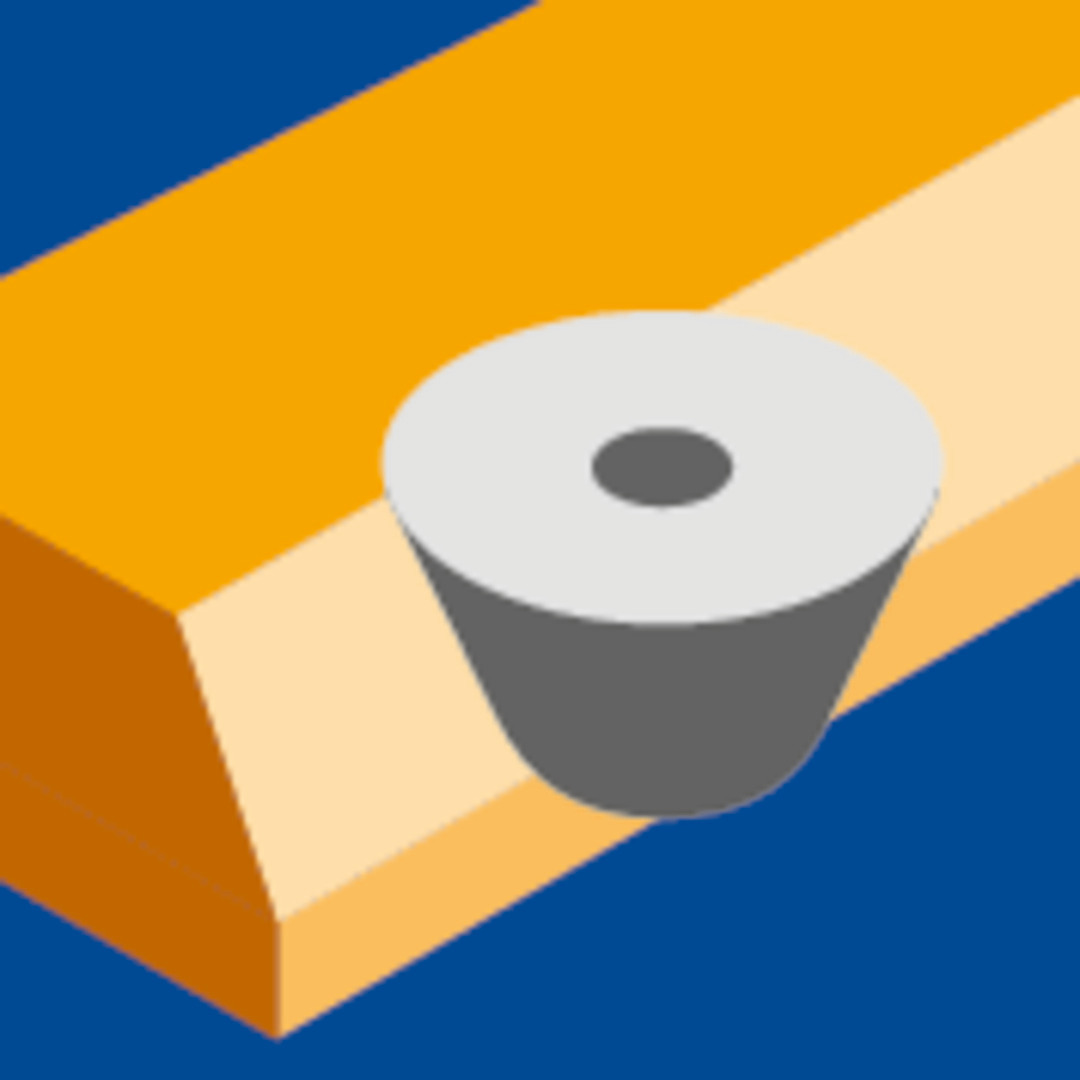

Application: | For jointing and bevelling with adjustable bevel angle. |
---|---|
Machine: | Spindle moulders, moulders, edgebanding machines and double-end tenoners. |
Workpiece material: | Softwood and hardwood, laminated veneer lumber, plastomers, technical foams (XPS, PU), limited suitable for MDF and chipboard (uncoated or coated). |
Technical information: | Knife holder can be swivelled steplessly on both sides from 0 - 65°. Quick and easy adjustment of conventional angles (15°, 30°, 45°, 60°) due to additional locking positions in 15° steps. Design with divided cutting edges and optimized gullet areas for low-noise working with low cutting pressure even at high cutting performance. Workpiece edges free of tear-out on both sides even in critical materials due to alternating tool angle. Cutting edges with particularly precise geometry and polishing for long tool life and machining of "soft" materials. Economical due to partially exchangeable solid carbide blades with 4 cutting chamfers. |
Id |
D mm |
SB mm |
BO mm |
BOmax mm |
Swivel range ° |
n min-1 |
Z |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
24290

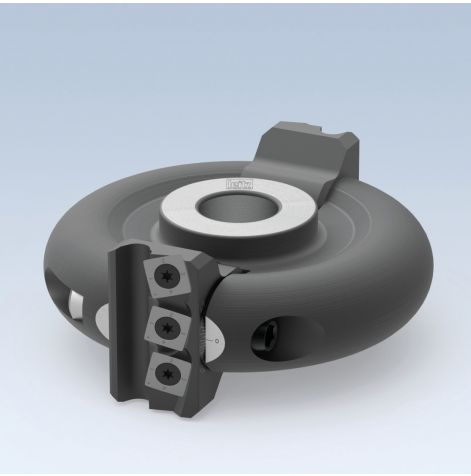

HeliCut cutterhead swivelling
HW:150x57x30,Z1+1 |
D:
150
mm
|
SB:
55
mm
|
BO:
30
mm
|
BOmax:
40
mm
|
Swivel range:
0 - 65
°
|
n:
5000
min-1
|
Z:
1/1
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
24262
HeliCut cutterhead swivelling
HW:150x57x31,75,Z1+1 |
D:
150
mm
|
SB:
55
mm
|
BO:
31,75
mm
|
BOmax:
40
mm
|
Swivel range:
0 - 65
°
|
n:
5000
min-1
|
Z:
1/1
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
24264
HeliCut cutterhead swivelling
HW:150x57x40,Z1+1 |
D:
150
mm
|
SB:
55
mm
|
BO:
40
mm
|
BOmax:
40
mm
|
Swivel range:
0 - 65
°
|
n:
5000
min-1
|
Z:
1/1
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
24273
HeliCut cutterhead swivelling
HW:170x55x50,Z1+1 |
D:
170
mm
|
SB:
55
mm
|
BO:
50
mm
|
BOmax:
60
mm
|
Swivel range:
0 - 65
°
|
n:
5000
min-1
|
Z:
1/1
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
9543
Turnblade knife
HW:15x15x2,5 |
BEZ: Turnblade knife | ABM: HW:15x15x2,5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7898
Countersink screw, Torx® 20
M5x12 |
BEZ: Countersink screw, Torx® 20 | ABM: M5x12 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6091
Torx® key
Torx® 20 |
BEZ: Torx® key | ABM: Torx® 20 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5437
Allen key
SW 8, L 100 |
BEZ: Allen key | ABM: SW 8, L 100 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
