| Application: | Precision tool chuck with collet for clamping shank tools with cylindrical shank and shank diameters up to dmax = 25.4 mm (1"). |
|---|---|
| Technical information: | Hollow taper shank as per DIN 69893. Exact concentric running through hardened, ground and double slotted collets. Easy handling as loosening the ball bearing collet nut automatically opens the collet. Suitable for right hand and left hand rotation because of ball bearing collet nut. Ball bearing collet nut for increased clamping forces and improved concentricity compared to monobloc design. Tool chuck and collet nut fine balanced. Suitable mounting device VN 799 0 see section Knives and Spare Parts. |
Tool selection
| Id |
d mm |
D mm |
DB mm |
A mm |
GL mm |
Weight kg |
Stock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

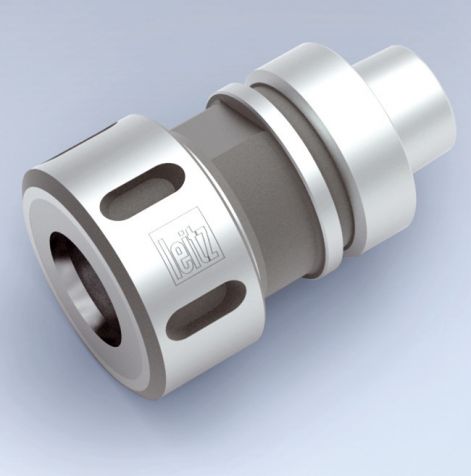

37500
Collet chuck HSK-F50
6-25/HSK-F50/D60/L96/A76/RL |
d:
6
mm
|
D:
60
mm
|
DB:
50
mm
|
A:
76
mm
|
GL:
96
mm
|
Weight:
0.9
kg
|
Stock:
1
Stock:
available from stock
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37500 Collet chuck HSK-F50
6-25/HSK-F50/D60/L96/A76/RLd: 6 mmD: 60 mmDB: 50 mmA: 76 mmGL: 96 mmWeight: 0.9 kgStock: available from stockStock: 1Request Price
Sales unit consisting of clamping chuck with ball bearing collet nut, without collet or spanner.
Explanation of abbreviations
d
Clamping diameter
D
Diameter
DB
Diameter of shoulder
A
Dimension A
GL
Total length
Weight
Weight
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37429
Collet (2°52')
6x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 6x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37430
Collet (2°52')
8x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 8x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37431
Collet (2°52')
10x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 10x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37432
Collet (2°52')
12x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 12x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37433
Collet (2°52')
13x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 13x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37434
Collet (2°52')
14x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 14x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37435
Collet (2°52')
16x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 16x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37436
Collet (2°52')
18x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 18x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37437
Collet (2°52')
20x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 20x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37438
Collet (2°52')
25x52; clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 25x52; clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37495
Collet (2°52')
6.35x52 clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 6.35x52 clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37505
Collet (2°52')
9.53x52 clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 9.53x52 clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37496
Collet (2°52')
12.7x52 clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 12.7x52 clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37502
Collet (2°52')
15.88x52 clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 15.88x52 clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37497
Collet (2°52')
19.05x52 clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 19.05x52 clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37508
Collet (2°52')
25.4x52 clamping range up to 25 |
BEZ: Collet (2°52') | ABM: 25.4x52 clamping range up to 25 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5458
Sickle spanner
58/62 |
BEZ: Sickle spanner | ABM: 58/62 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5714
Collet chuck nut with ball bearing
D60 M48x2 RH |
BEZ: Collet chuck nut with ball bearing | ABM: D60 M48x2 RH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37429 Collet (2°52')
6x52; clamping range up to 25BEZ: Collet (2°52')ABM: 6x52; clamping range up to 25Request Price -
37430 Collet (2°52')
8x52; clamping range up to 25BEZ: Collet (2°52')ABM: 8x52; clamping range up to 25Request Price -
37431 Collet (2°52')
10x52; clamping range up to 25BEZ: Collet (2°52')ABM: 10x52; clamping range up to 25Request Price -
37432 Collet (2°52')
12x52; clamping range up to 25BEZ: Collet (2°52')ABM: 12x52; clamping range up to 25Request Price -
37433 Collet (2°52')
13x52; clamping range up to 25BEZ: Collet (2°52')ABM: 13x52; clamping range up to 25Request Price -
37434 Collet (2°52')
14x52; clamping range up to 25BEZ: Collet (2°52')ABM: 14x52; clamping range up to 25Request Price -
37435 Collet (2°52')
16x52; clamping range up to 25BEZ: Collet (2°52')ABM: 16x52; clamping range up to 25Request Price -
37436 Collet (2°52')
18x52; clamping range up to 25BEZ: Collet (2°52')ABM: 18x52; clamping range up to 25Request Price -
37437 Collet (2°52')
20x52; clamping range up to 25BEZ: Collet (2°52')ABM: 20x52; clamping range up to 25Request Price -
37438 Collet (2°52')
25x52; clamping range up to 25BEZ: Collet (2°52')ABM: 25x52; clamping range up to 25Request Price -
37495 Collet (2°52')
6.35x52 clamping range up to 25BEZ: Collet (2°52')ABM: 6.35x52 clamping range up to 25Request Price -
37505 Collet (2°52')
9.53x52 clamping range up to 25BEZ: Collet (2°52')ABM: 9.53x52 clamping range up to 25Request Price -
37496 Collet (2°52')
12.7x52 clamping range up to 25BEZ: Collet (2°52')ABM: 12.7x52 clamping range up to 25Request Price -
37502 Collet (2°52')
15.88x52 clamping range up to 25BEZ: Collet (2°52')ABM: 15.88x52 clamping range up to 25Request Price -
37497 Collet (2°52')
19.05x52 clamping range up to 25BEZ: Collet (2°52')ABM: 19.05x52 clamping range up to 25Request Price -
37508 Collet (2°52')
25.4x52 clamping range up to 25BEZ: Collet (2°52')ABM: 25.4x52 clamping range up to 25Request Price -
5458 Sickle spanner
58/62BEZ: Sickle spannerABM: 58/62Request Price -
5714 Collet chuck nut with ball bearing
D60 M48x2 RHBEZ: Collet chuck nut with ball bearingABM: D60 M48x2 RHRequest Price
