| Application: | Precision tool chuck with collet for clamping shank tools with cylindrical shank and shank diameters up to dmax = 30 mm (1"). |
|---|---|
| Technical information: | Exact concentric running through hardened, ground and double slotted collets. Easy handling by automatic collet opening when loosening the collet nut. Suitable for right hand and left hand rotation because of ball bearing collet nut. Ball bearing collet nut for increased clamping forces and improved concentricity compared to monobloc design. Tool chuck and collet nut fine balanced. Suitable mounting device ID 079010. |
Tool selection
| Id |
Machine |
d mm |
D mm |
DB mm |
A mm |
GL mm |
Weight kg |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
679038

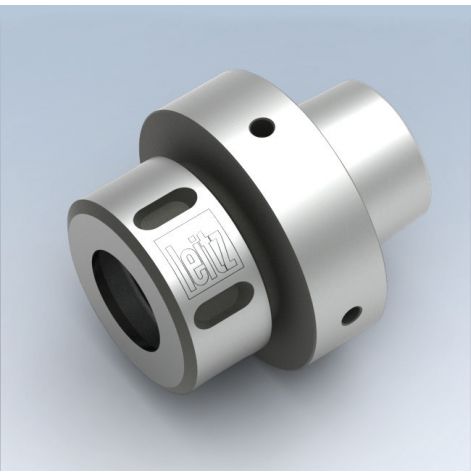

Clamping chuck HSK 85 WS
HSK-85WS/6-25/A61/D85/L93/RL |
Machine:
Weinig
|
d:
6
mm
|
D:
63
mm
|
DB:
85
mm
|
A:
61
mm
|
GL:
93
mm
|
Weight:
1.2
kg
|
Stock:
Stock:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
679038 Clamping chuck HSK 85 WS
HSK-85WS/6-25/A61/D85/L93/RLMachine: Weinigd: 6 mmD: 63 mmDB: 85 mmA: 61 mmGL: 93 mmWeight: 1.2 kgStock:Stock:Request Price
Sales unit consisting of clamping chuck with ball bearing collet nut, without collet or spanner.
Explanation of abbreviations
Machine
Make of machine
d
Clamping diameter
D
Diameter
DB
Diameter of shoulder
A
Dimension A
GL
Total length
Weight
Weight
Stock
Stock availability
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37926
Collet (8°)
6x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 6x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37927
Collet (8°)
8x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 8x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37928
Collet (8°)
10x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 10x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37929
Collet (8°)
12x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 12x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37930
Collet (8°)
14x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 14x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37931
Collet (8°)
16x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 16x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37932
Collet (8°)
20x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 20x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37933
Collet (8°)
25x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 25x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
679039
Collet (8°)
30x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 30x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37934
Collet (8°)
6.35x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 6.35x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37935
Collet (8°)
9.53x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 9.53x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37936
Collet (8°)
12.7x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 12.7x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37937
Collet (8°)
15.88x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 15.88x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37938
Collet (8°)
19.05x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 19.05x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37939
Collet (8°)
25.4x46 clamping range up to 26 |
BEZ: Collet (8°) | ABM: 25.4x46 clamping range up to 26 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5458
Sickle spanner
58/62 |
BEZ: Sickle spanner | ABM: 58/62 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6639
Collet chuck nut with ball bearing
D63 M50x1.5 RH |
BEZ: Collet chuck nut with ball bearing | ABM: D63 M50x1.5 RH |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
37926 Collet (8°)
6x46 clamping range up to 26BEZ: Collet (8°)ABM: 6x46 clamping range up to 26Request Price -
37927 Collet (8°)
8x46 clamping range up to 26BEZ: Collet (8°)ABM: 8x46 clamping range up to 26Request Price -
37928 Collet (8°)
10x46 clamping range up to 26BEZ: Collet (8°)ABM: 10x46 clamping range up to 26Request Price -
37929 Collet (8°)
12x46 clamping range up to 26BEZ: Collet (8°)ABM: 12x46 clamping range up to 26Request Price -
37930 Collet (8°)
14x46 clamping range up to 26BEZ: Collet (8°)ABM: 14x46 clamping range up to 26Request Price -
37931 Collet (8°)
16x46 clamping range up to 26BEZ: Collet (8°)ABM: 16x46 clamping range up to 26Request Price -
37932 Collet (8°)
20x46 clamping range up to 26BEZ: Collet (8°)ABM: 20x46 clamping range up to 26Request Price -
37933 Collet (8°)
25x46 clamping range up to 26BEZ: Collet (8°)ABM: 25x46 clamping range up to 26Request Price -
679039 Collet (8°)
30x46 clamping range up to 26BEZ: Collet (8°)ABM: 30x46 clamping range up to 26Request Price -
37934 Collet (8°)
6.35x46 clamping range up to 26BEZ: Collet (8°)ABM: 6.35x46 clamping range up to 26Request Price -
37935 Collet (8°)
9.53x46 clamping range up to 26BEZ: Collet (8°)ABM: 9.53x46 clamping range up to 26Request Price -
37936 Collet (8°)
12.7x46 clamping range up to 26BEZ: Collet (8°)ABM: 12.7x46 clamping range up to 26Request Price -
37937 Collet (8°)
15.88x46 clamping range up to 26BEZ: Collet (8°)ABM: 15.88x46 clamping range up to 26Request Price -
37938 Collet (8°)
19.05x46 clamping range up to 26BEZ: Collet (8°)ABM: 19.05x46 clamping range up to 26Request Price -
37939 Collet (8°)
25.4x46 clamping range up to 26BEZ: Collet (8°)ABM: 25.4x46 clamping range up to 26Request Price -
5458 Sickle spanner
58/62BEZ: Sickle spannerABM: 58/62Request Price -
6639 Collet chuck nut with ball bearing
D63 M50x1.5 RHBEZ: Collet chuck nut with ball bearingABM: D63 M50x1.5 RHRequest Price
