Lexicon
Tungsten carbide
Bevelling
Manual feed
Mechanical knife clamping, reversible
Information
| Application: | For jointing and bevelling with adjustable bevel angle. |
|---|---|
| Machine: | Spindle moulders, moulders, edgebanding machines, double-end tenoners and special machines. |
| Workpiece material: | Softwood and hardwood, laminated veneer lumber, plastomers, limited suitable for MDF and chipboad (uncoated or coated). |
| Technical information: | Knife holder swivelling adjustable from 0 - 90°. Quick and easy angle adjustment of common angles (15°, 30°, 45°, 60°) by additional locking positions in 15° steps. Free of marks cutting result due to 1-part, continuous cutting edge. Economical due to changeable tungsten carbide turnblades with two cutting edges. Optimized gullet design for improved chip removal. |
Downloads
Product information
Tool selection
| Id |
D mm |
SB mm |
BO mm |
BOmax mm |
Swivel range ° |
n min-1 |
Z |
Stock |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
24169

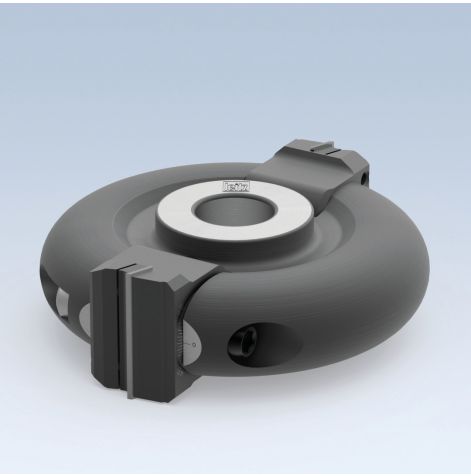

Turnblade cutterhead swivelling
HW:150x50x30,Z2 |
D:
150
mm
|
SB:
50
mm
|
BO:
30
mm
|
BOmax:
40
mm
|
Swivel range:
0 - 90
°
|
n:
5000
min-1
|
Z:
2
|
Stock:
1
Stock:
available from stock
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24170
Turnblade cutterhead swivelling
HW:150x50x31,75,Z2 |
D:
150
mm
|
SB:
50
mm
|
BO:
31,75
mm
|
BOmax:
40
mm
|
Swivel range:
0 - 90
°
|
n:
5000
min-1
|
Z:
2
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24171
Turnblade cutterhead swivelling
HW:150x50x40,Z2 |
D:
150
mm
|
SB:
50
mm
|
BO:
40
mm
|
BOmax:
40
mm
|
Swivel range:
0 - 90
°
|
n:
5000
min-1
|
Z:
2
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24172
Turnblade cutterhead swivelling
HW:170x50x50,Z2 |
D:
170
mm
|
SB:
50
mm
|
BO:
50
mm
|
BOmax:
60
mm
|
Swivel range:
0 - 90
°
|
n:
5000
min-1
|
Z:
2
|
Stock:
2
Stock:
available at short notice
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
24169 Turnblade cutterhead swivelling
HW:150x50x30,Z2D: 150 mmSB: 50 mmBO: 30 mmBOmax: 40 mmSwivel range: 0 - 90 °n: 5000 min-1Z: 2Stock: available from stockStock: 1Request Price -
24170 Turnblade cutterhead swivelling
HW:150x50x31,75,Z2D: 150 mmSB: 50 mmBO: 31,75 mmBOmax: 40 mmSwivel range: 0 - 90 °n: 5000 min-1Z: 2Stock: available at short noticeStock: 2Request Price -
24171 Turnblade cutterhead swivelling
HW:150x50x40,Z2D: 150 mmSB: 50 mmBO: 40 mmBOmax: 40 mmSwivel range: 0 - 90 °n: 5000 min-1Z: 2Stock: available at short noticeStock: 2Request Price -
24172 Turnblade cutterhead swivelling
HW:170x50x50,Z2D: 170 mmSB: 50 mmBO: 50 mmBOmax: 60 mmSwivel range: 0 - 90 °n: 5000 min-1Z: 2Stock: available at short noticeStock: 2Request Price
Explanation of abbreviations
D
Diameter
SB
Cutting width
BO
Bore diameter / interface
BOmax
Maximum bore diameter
Swivel range
Swivel range
n
RPM
Z
Number of teeth
Stock
Stock availability
Spare knives:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5086
Turnblade knife
HW-05:50x12x1.5 |
BEZ: Turnblade knife | ABM: HW-05:50x12x1.5 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
5086 Turnblade knife
HW-05:50x12x1.5BEZ: Turnblade knifeABM: HW-05:50x12x1.5Request Price
Spare parts:
| Id | BEZ | ABM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
9766
Clamping wedge with pin
48x10,88x6 |
BEZ: Clamping wedge with pin | ABM: 48x10,88x6 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6035
Allen screw
M6x12 |
BEZ: Allen screw | ABM: M6x12 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5433
Allen key
SW 3 |
BEZ: Allen key | ABM: SW 3 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5437
Allen key
SW 8, L 100 |
BEZ: Allen key | ABM: SW 8, L 100 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5350
Setting gauge for knives
43x12x6 |
BEZ: Setting gauge for knives | ABM: 43x12x6 |
Request Price
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
9766 Clamping wedge with pin
48x10,88x6BEZ: Clamping wedge with pinABM: 48x10,88x6Request Price -
6035 Allen screw
M6x12BEZ: Allen screwABM: M6x12Request Price -
5433 Allen key
SW 3BEZ: Allen keyABM: SW 3Request Price -
5437 Allen key
SW 8, L 100BEZ: Allen keyABM: SW 8, L 100Request Price -
5350 Setting gauge for knives
43x12x6BEZ: Setting gauge for knivesABM: 43x12x6Request Price
